Предназначение пробки П — глушение внутренних резьбовых отверстий в условиях неагрессивной среды под давлением до 20 МПа (200 кгс/см²), что соответствует указанным условиям. Пробка изготовлена по ТУ 36-114483 и предназначена для различных климатических исполнений, включая УЗ, Т2 и Т3.
- Назначение: Заглушка отверстий с внутренней резьбой.
- Среда: Неагрессивная жидкость или газ.
- Давление: Ру до 20 МПа (что эквивалентно 200 кгс/см², а не 250 кгс/см² как в исходном тексте).
- Технические условия: Изготавливаются по ТУ 36-114483.
- Климатическое исполнение: У3, Т2, Т3.
Примечание: В исходном тексте указано давление Ру до 250 кгс/см², тогда как в описании "Пробки П" указано 20 МПа. Эти значения следует уточнить, так как 20 МПа равно 200 кгс/см
Технические характеристики
|
Обозначение
|
Резьба d, мм
|
Размер, мм
|
|
D
|
L
|
S
|
|
П-М18х1,5
|
М18х1,5
|
36
|
35 год
|
27
|
|
П-М18х1
|
М18х1
|
36
|
35 год
|
27
|
|
П-М20х1,5
|
М20х1,5
|
36
|
35 год
|
27
|
|
П-М22х1,5
|
М22х1,5
|
36
|
35 год
|
27
|
|
П-М24х1,5
|
М24х1,5
|
36
|
35 год
|
27
|
|
П-М27х1,5
|
М27х1,5
|
42
|
40
|
27
|
|
П-М27х2
|
М27х2
|
42
|
40
|
27
|
|
П-М33х2
|
М33х2
|
48
|
45
|
27
|
|
П-М36х1,5
|
М36х1,5
|
48
|
45
|
27
|
|
П-G1 / 2
|
G1 / 2
|
36
|
35 год
|
27
|
|
П-G3 / 4
|
G3 / 4
|
42
|
40
|
27
|

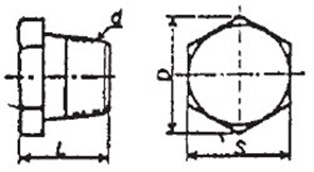

Пробки ПК
Назначение - для заглушки отверстий имеющей внутреннюю коническую резьбу.
Технические характеристики
|
Обозначение
|
Резьба d, мм
|
Размер, мм
|
|
D
|
L
|
S
|
|
ПК-1/4 ''
|
К1 / 4 ''
|
16,2
|
20
|
14
|
|
ПК-1/2 ''
|
К1 / 2 ''
|
25,4
|
28 год
|
22
|
|
ПК-3/4 ''
|
КЗ / 4 ''
|
31,2
|
30
|
27
|
|
ПК-1 ''
|
К1 ''
|
41,6
|
38
|
36
|
|
