Характеристики

Значения

Диапазоны измерений, °С

от -25 до +75; от 0 до +120; от +100 до +200; от +200 до +300

Класс точности ТКП-60С

1,5; 2,5

Длина соединительного капилляра термометра, м

1,6; 2,5; 4; 6; 10

Глубина погружения термобаллона, мм

100

Заполнитель термосистемы в зависимости от (в °С) термометров:

- от -25 до +75

хладон 22 ГОСТ 8502

- от 0 до +120

метил хлористый технический ГОСТ 12794

- от +100 до +200

ацетон ГОСТ 2718

- от +200 до +300

толуол ГОСТ 5789

Вид защитной оболочки капилляра

медная (А)

полиэтиленовая (Б)

Пределы допускаемой основной приведенной погрешности ТКП60С, %:

- для термометров класса точности 1,5

± 1,5 от диапазона измерений

- для термометров класса точности 2,5

± 2,5 от диапазона измерений

Предел допускаемой основной приведенной погрешности для первой трети шкалы не должен быть более, %:

- для термометров класса точности 1,5

± 2,5

- для термометров класса точности 2,5

± 4,0

Предел допускаемой основной приведенной погрешности показаний для первой шестой части шкалы

не регламентируется

Вариация показаний термометра ТКП-60С

не превышает абсолютного значения предела допускаемой основной погрешности

Показатель тепловой инерции, с, не более:

- в жидкой среде

30

- в воздушной среде

800

Устойчивости к климатическим воздействиям

исполнение В категории размещения 4 по ГОСТ 15150, но для работы при температуре от -60 до +80 °С

Эксплуатационная законченность

изделия третьего порядка по ГОСТ 12997

Устойчивость ТКП60С к механическим воздействиям

виброустойчивый (группа L3) по ГОСТ 12997

Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха на каждые 10 °С не превышают

не превышают ± 0,4 % от диапазона измерений и увеличивается по сравнению с указанными на каждые 10 °С изменения температуры окружающего воздуха и на каждый метр дистанционного капилляра на 0,01 % от диапазона измерений

Перегрузка от температуры измеряемой среды

превышает верхний предел на 4 % от диапазона измерений

Термометр устойчив и прочен к воздействию синусоидальных вибраций

группе исполнения N2 ГОСТ 12997, но в диапазоне частот от 50 до 700 Гц

Термобаллон термометра виброустойчив:

- при виброускорении, м/с²

100 в диапазоне частот от 5 до 3600 Гц

- с амплитудой колебаний, мм, не более

1,5

Термометр устойчив к воздействию одиночных ударов с параметрами:

- длительность ударного импульса, мс

0,5 - 30

- пиковое ускорение, м/с²

50

- общее число ударов, не менее

1000

Термометр работоспособен:

- при длительных наклонах корпуса в любом направлении, °

до 45

- в условиях качки в любых направлениях, °

до 45 с периодом (7 - 19) с

Термометр ТКП-60С устойчив к воздействию

соляного (морского) тумана

плесневых грибов; грибостойкость не превышает характеристик балла 3 (без очистки) по ГОСТ 9.048

Давление измеряемой среды до, МПа:

1,6

- с защитной гильзой

25

Норма вероятности безотказной работы термометров за наработку 2000 ч. по каждой функции

0,98

Масса термометра, кг, не более

0,9

Габаритные размеры, мм:

- корпус, мм

высота - 35, диаметр 60

- термобаллон, мм

высота - 100, диаметр 12

Полный средний срок службы, лет, не менее

10

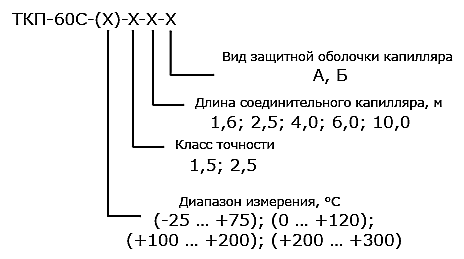

1. Тип термометра

Термометр ТКП-60С с пределами измерения от 0 до +120 ^°С, классом точности 2,5, длиной соединительного капилляра 6 м с полиэтиленовой оболочкой:
«ГСП. ТКП-60С(0-120)-2,5-6,0-Б СНИЦ 405.153.003 ТУ»

2. Диапазон измерения, °С

3. Класс точности

4. Длина соединительного капилляра, м

5. Вид защитной оболочки капилляра
