Область применения термометра ТКП-160

ТКП 160 термометр электроконтактный манометрический показывающий (термосигнализатор ТКП 160Сг) диамметром корпуса 160мм предназначен для измерения температуры воды, масла и других  неагрессивных  жидкостей  и  управления  внешними  электрическими  цепями  от сигнализирующего устройства.

Элетроконтактный термометр ТКП-160 может быть произведен в атомном исполнении для работы на объектах атомных электростанций, в одном из трех классов безопасности: для класса безопасности 4 указывается литера А (ТКП-160СГ А), для класса безопасности 2 маркировка АС2 (ТГП-160СГ АС2) и для класса безопасности 3 маркировка АС3 (ТКП-160СГ АС3). Термосигнализатор ТКП 160 по  устойчивости  к  климатическим  воздействиям  изготавливается
исполнения В категории размещения 4 по ГОСТ 15150-69, но для работы при температуре от –50 до +60С.

Термометр ТКП 160 СГ по эксплуатационной законченности относится к изделиям третьего порядка по ГОСТ 12997-84. ТКП 160 Сг бывают местными (ТКП 160 с жесткой связью) и дистанционные. Подсоединение термобалона ТКП 160 может быть радиальным и осевым. Современный электроконтактный термометр ТКП160Сг производится в двух исполнения М1 или М2. Предел измерения температуры ТКП 160 СГ может быть 0-120С, +100+200С, +200+300С, +25+75С. ТКП160 изготавливаются с классом точности 1,5 или 2,5. Длинна капеляра ТКП-160-СГ можно выбирается из ряда 0,6м, 1м, 1,6м, 2,5м, 4м, 6м, 10м, 16м, 25м. У термосигнализатора ТКП 160 Сг защитный материал капеляра изготовлен из медной, полиэтиленовой, пружинной или поливинилхлоридной оболочки.

 Назначение и области применения термометров ТКП-160Сг-М2

Термометры ТКП-160Сг-М2 предназначены для измерения теплотехнических параметров масла, воды, других жидкостей и твердых тел, а также управления внешними электрическими цепями от сигнализирующих устройств приборов. Измеряемая среда должна быть неагрессивна к материалам термобаллона, который изготавливается из латуни (ЛС59-1) либо нержавеющей стали (сталь 12Х18Н10Т). Областями применения термометров в основном могут быть отопительные электрические котлы, масляные трансформаторы, водонагреватели, сауны, термостаты, бытовые и промышленные установки, в которых термосигнализаторы ТКП160 управляют температурными режимами нагревательных элементов.

Описание термометра ТКП-160Сг-М2

В зависимости от способа соединения термобаллона с корпусом термометры ТКП-160-Сг могут подразделяться на дистанционные и местные (с жесткой связью без соединительного капилляра).

Соединения термобаллона с корпусом термометра для местных термометров осуществляется по двум различным исполнениям:
- с радиальным расположением термобаллона;
- с осевым расположением термобаллона.

Принцип действия термометра манометрического ТКП-160Сг-М2 основан на строгой зависимости давления насыщенных паров заполнителя термосистемы от температуры измеряемой среды.

Изменение температуры контролируемой среды воспринимается заполнителем через термобаллон и преобразуется в изменение давления, которое по соединительному капилляру передается в манометрическую пружину.

Манометрическая пружина под действием давления разворачивается и через систему тяг поворачивает ось и сидящую на ней показывающую стрелку.

Пределы температуры могут задаваться двумя указателями.

Основные технические характеристики термометра ТКП-160Сг-М2

Примечания:
1) допускаемое отклонение длины погружения термобаллона до 250 мм (± 3 %);
2) допускаемое отклонение длины соединительного капилляра ± 10 %;
3) рабочий предел измерений должен быть равен последним 2/3 диапазона измерений.

По таблице технических характеристик термометра сигнализирующего ТКП-160Сг-М2 можно сделать основные выводы:

1. Данный термометр может изготавливаться как по умолчанию с диаметром термобаллона 16 мм и материалом термобаллона ЛС59-1 (латунь), так и с диаметром 12 мм или 14 мм и материалом термобаллона 12Х18Н10Т (нержавеющая сталь).

2. Указанный термометр может выпускаться как в стандартном климатическом исполнении УХЛ категории 2 (УХЛ2), так и тропическом Т категории 2 и ТВ категории 3 (Т2 и ТВ3). Важно заметить, что термометры сигнализирующие ТКП-160Сг-М2 не предназначены для эксплуатации во взрывопожароопасных помещениях.

3. Тип термометров конденсационных ТКП-160Сг-М2 соответствует всем техническим и метрологическим характеристикам, приведенным в таблице, что подтверждается сертификатом об утверждении типа средств измерения, сертификатом соответствия ГОСТ-Р, разрешением Федеральной службы по экологическому, технологическому и атомному надзору на применение в химических, нефтехимических, нефтеперерабатывающих производствах, а также объектах с установкой вне взрывоопасных зон.

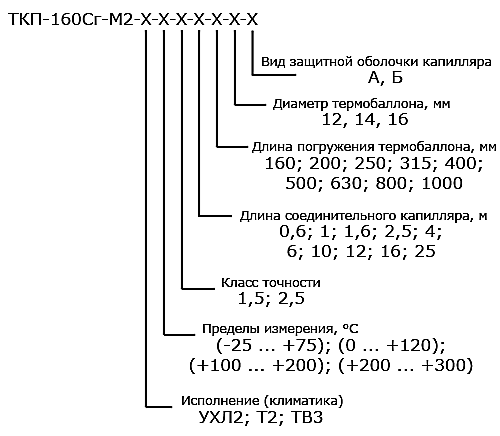

Оформление и пример заказа термометра ТКП-160Сг-М2

Комплектность поставки термосигнализатора ТКП-160Сг-М2

За отдельную плату могут изготавливаться и поставляться гильзы защитные, а также запасные части к термосигнализатору ТКП-160 Сг-М2.

Местные cигнализирующие конденсационные термометры изготавливаются без электрических соединений (вилка, розетка). По спецзаказу пользователя измерительные приборы могут быть изготовлены с соединителями.

Перечень запасных частей к термосигнализатору ТКП-160Сг-М2 (поставляются по заказу)

Поверка термометров показывающих ТКП 160-Сг-М2

Поверка проводится в соответствии с ГОСТ 8.305-78 и ГОСТ 16920-93. Межповерочный интервал составляет 1 год.

Срок изготовления ТКП-160Сг-М2

Срок изготовления дистанционных манометрических термометров в зависимости от диаметра термобаллона может составлять до 10 - 15 дней (d = 16 мм, латунь) и до 25 - 30 дней (d = 12 мм, d = 14 мм, нержавеющая сталь).

Срок изготовления местных термосигнализаторов с осевым и радиальным расположением термобаллона составляет 25 - 30 дней (d = 12 мм, нержавеющая сталь 12Х18Н10Т).

Масса и габаритные размеры упаковки

Принципиальная электрическая схема термосигнализатора

Схема внешних соединений термометра манометрического сигнализирующего

К – контакт
Общ. – общий
Н – норма

Габаритные и присоединительные размеры дистанционного термометра ТКП-160Сг-М2

Габаритные и присоединительные размеры местного термометра ТКП-160Сг-М2 с осевым расположением термобаллона

Габаритные и присоединительные размеры местного термометра ТКП-160Сг-М2 с радиальным расположением термобаллона
