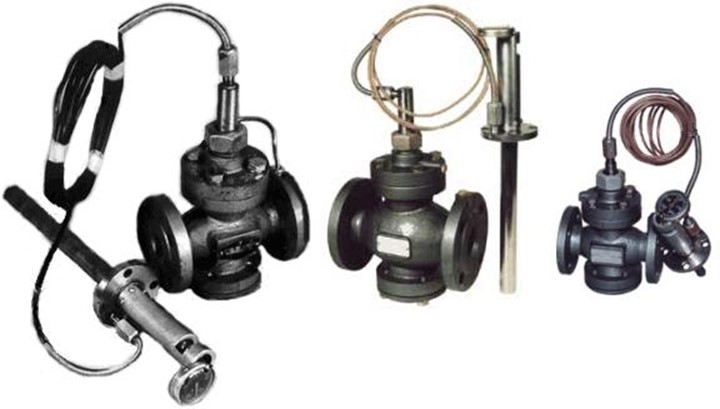

Назначение и области применения регуляторов температуры прямого действия РТ-ДО, РТ-ДЗ

Регуляторы температуры РТ (с двухходовым нормально открытым регулирующим органом (РТ-ДО) – клапан закрывается при повышении температуры и с двухходовым нормально закрытым регулирующим органом (РТ-ДЗ) – клапан открывается при повышении температуры) относятся к классу регулирующей трубороводной арматуры. Данные регуляторы температуры РТ-ДО либо РТ-ДЗ предназначаются для автоматического поддержания заданной температуры регулируемой среды путём изменения расхода жидких газообразных и парообразных сред, неагрессивных к материалам регулятора в условиях его работы, а также эксплуатации, установленных ГОСТ 12997 для группы С4.

Областями применения регуляторов температуры РТ-ДО, РТ-ДЗ могут быть:

- системы центрального отопления;
- охладители очистных станций, двигателей и конденсаторов;
- парогенераторы, печи, теплообменники, бойлеры, цистерны;
- обезжиривающие установки и гальванические сушильные шкафы;
- сушильные помещения и теплицы;
- трубопроводные магистрали.

В серийном основном исполнении корпуса регуляторов РТ изготавливаются из серого чугуна (СЧ 20), а по заказу возможно изготовление из стали 20Л или нержавющей стали (коррозионостойкое литье 12Х18Н10Т). Изготавливаются и выпускаются по ТУ 25-02.090123-81. Размеры присоединения фланцев соответствуют ГОСТ 12815-80.

Рассматриваемые регуляторы температуры РТ-ДО (ДЗ) могут эксплуатироваться при температуре окружающей среды от -30 до +50 °С и относительной влажности до 95 % при температуре +35 °С. В странах с тропическим климатом регуляторы температуры возможно эксплуатировать при температуре от -10 до +55 °С и относительной влажности до 98 % при температуре +35 °С.

Описание и принцип действия регуляторов температуры РТДО и РТДЗ

Регулятор РТ конструктивно состоит из двух узлов, а именно термосистемы и двухходового регулирующего органа, который может быть как нормально открытым, так и нормально закрытым.

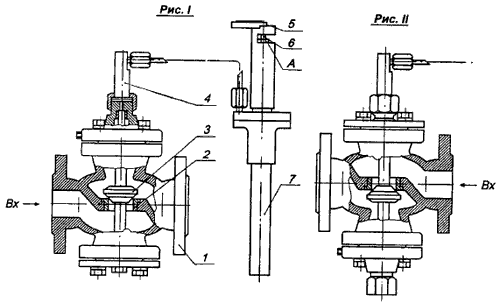

Рис. 1. Варианты исполнения регулятора температуры
I - с двухходовым нормально открытым регулирующим органом - ДО;
II - с двухходовым нормально закрытым регулирующим органом - ДЗ;
Вх. - вход

Термосистема регулятора, внутренняя полость которой заполнена рабочей жидкостью и герметична, состоит из термобаллона 8, исполнительного органа 5, шкалы настройки 6 и винта настройки 7.

Клапан регулирующий состоит из корпуса 1, который закреплен в корпусе седла 2, штока с клапаном 3 и сильфона разгрузки 4.

Принцип действия температурного регулятора РТ основан на изменении объёма жидкости в термобаллоне 8 при изменении регулируемой температуры. Изменение объёма жидкости вызывает перемещение штока исполнительного механизма 5 и связанного с ним штока клапана 3.

Основные технические характеристики регуляторов РТ (РТ-ДО, РТ-ДЗ)

Подведя итоги вышеизложенному, можно отметить, что рассматриваемые регуляторы температуры охватывают широкий ряд типоразмеров диаметров условного прохода (Ду). Каждому из РТ соответствует определенная условная пропускная способность, но диапазон регулирования давления при этом может быть выбран из восьми вариантов. Корпуса регуляторов могут изготавливаться как из серого чугуна, так и из различных видов сталей (сталь 20Л либо 12Х18Н10Т). Возможно климатическое исполнение Т3 для поставки на экспорт.

Регуляторы температуры РТ-ДО и РТ-ДЗ полностью соответствуют всем техническим характеристикам и параметрам, приведенным выше, что подтверждается сертификатом соответствия Госстандарта России, санитарно-эпидемиологическим заключением, разрешающим применять регуляторы РТ в хозяйственно-питьевом водоснабжении.

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию.

Калькулятор расчета регулятора температуры РТ-ДО для горячего водоснабжения (ГВС)

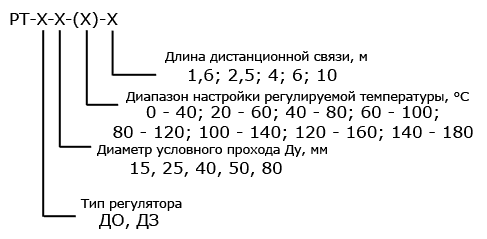

Оформление и пример заказа на регулятор
