Запально-защитные устройства

Запально-защитные устройства ЗЗУ-3 ЗЗУ-4 ЗЗУ-6 ЗЗУ-7 ЗЗУ-8 ЗЗУ-9 ЗЗУ-10



Наименование



ЗЗУ-3

Контроль запального факела при помощи ионизационного датчика.

ЗЗУ-4

Раздельный контроль запального и основного факелов ион- и фотодатчиком

ЗЗУ-5

Совместный контроль запального и основного факелов фотодатчиком

ЗЗУ-7

Контроль пламени в топке фотодатчиком одной из горелок. Предусматривается поочередный розжиг и соответствующее переключение фотодатчиков

ЗЗУ-8

Контроль пламени запальной горелки ионизационным датчиком

ЗЗУ-9

Раздельный контроль пламени запальной горелки ионизационным датчиком и контрольным электродом (КЭ) основной горелки

ЗЗУ-10

Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки фотодатчиком ФДС-01.

Предназначены для дистанционного розжига горелок котлоагрегатов, работающих на газообразном или жидком топливах, а также для контроля наличия пламени в топках котлоагрегатов.
Разработано специально для горелок ГМ и ГМГ котлов ДЕ, ДКВр Бийского котельного завода, а также для любых других горелок с установочной трубой под запальник не менее 65мм.

  • Дистанционный розжиг основных горелок.
  • Контроль наличия собственного факела, факела основной горелки.
  • Надежная керамика, выдерживающей напряжение до 20 КВт, устойчивой к влаге.
  • Ствол выполнен из жаропрочной стали.
  • Простота и надежность.

    ИСПОЛНЕНИЯ

    Исполнение

    Принцип контроля наличия пламени

    ЗЗУ-3;

    ЗЗУ-8

    Контроль пламени запальной горелки ионизационным датчиком

    ЗЗУ-4;

    ЗЗУ-9;

    ЗЗУ-10

    Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки фотодатчиком (ФД-02, ФД-05ГМ, ФДС) для ЗЗУ-4

    ЗЗУ-6

    Совместный контроль пламени запальной и основной горелок при помощи фотодатчика (ФД-02, ФД-05ГМ, ФДС)

    ЗЗУ-7

    Селективный контроль наличия пламени основных горелок при поочередном их розжиге. (Поочередное подключение фотодатчиков к одному сигнализатору горения)

    КОМПЛЕКТАЦИЯ ИСПОЛНЕНИЙ

    Изделие

    Тип ЗЗУ

    ЗЗУ-3

    ЗЗУ-4

    ЗЗУ-6

    ЗЗУ-7

    ЗЗУ-8

    ЗЗУ-9

    ЗЗУ-10

    Электрозапальник газовый

    1

    1

    1

    2

    1

    1

    1

    Источник высокого напряжения ИВН

    1

    1

    1

    2

    1

    1

    1

    Клапан электромагнитный КЭГ-15

    1

    1

    1

    2

    1

    1

    1

    Фотодатчики пламени запальной и основной горелок ФД-02; или ФД-05ГМ

    -

    1

    1

    2

    -

    -

    -

    Датчик пламени основной горелки контрольный электрод КЭ

    -

    -

    -

    -

    -

    1

    -

    Сигнализатор горения ЛУЧ-1АМ

    1

    2

    1

    1

    -

    -

    -

    Сигнализатор горения  ЛУЧ-КЭ

    -

    -

    -

    -

    1

    2

    1

    Фотодатчик пламени и сигнализатор горения основной горелки ФДС

    -

    -

    -

    -

    -

    -

    1

    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Рабочая среда

    Природный, сжиженный газ, пропан-бутановая смесь

    Присоединительное давление газа перед запальной горелкой, МПа

    (0,001 - 0,25)

    Тепловая мощность при работе на газообразном топливе, кВт, не более

    80

    Длина факела при отрегулированном режиме горения, м, не менее

    0,8

    Стандартные длина запальника, L, мм

    350; 500; 700;1000

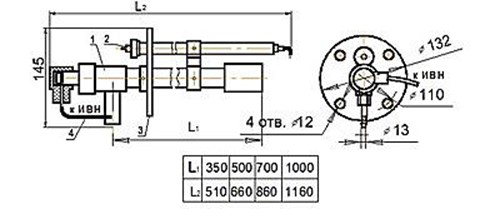

    УСТРОЙСТВО, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
