ФДС-01 — фотодатчик сигнализирующий

Предназначен для преобразования пульсаций потока инфракрасного оптического излучения в электрический сигнал в виде переключающихся контактов реле. В нем конструктивно объединены фотодатчик и сигнализатор горения, на корпусе имеется световая индикация, устанавливается непосредственно на горелке.

Используется для контроля наличия пламени горелочных устройств, работающих на любом виде топлива. Заменяет фотодатчик типа ФД-02 и сигнализатор горения ЛУЧ-1АМ.

Технические характеристики

Время срабатывания, с

- при появлении пламени
- при погасании пламени



1
2

Напряжение питания фотодатчиков,

- постоянный ток, В
- сигнализатора, В, Гц или
- постоянный ток, В



24 ±2,4
(220+22-33 ), (50±1)
24 ±2,4

Допустимая нагрузка на контакты реле ФДС при 220В,50Гц, не более А
сигнализатора при 220В,50Гц и цепей постоянного тока, 30В, не более А

2
1

Сопротивление изоляции, МОм

> 100

Температурный диапазон работы датчика,

-40 - +60

Степень защиты по ГОСТ14254-80:

- фотодатчиков
- сигнализатора



IP54
IP40

Габаритные размеры, мм

- фотодатчиков (без фланца)
- сигнализатора



60 х 140 х 85
96 х 48 х 125

Масса, не более, кг

- фотодатчиков
- сигнализатора



0,4
0,3

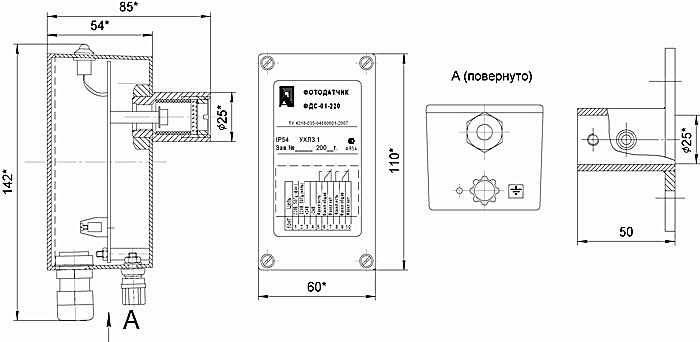

► Габаритные и установочные размеры



Исполнение моноблочное, в металлическом корпусе. Крепление на объекте монтажным фланцем (входит в комплект поставки).

► Схема внешних подключений
