 ЦР 8001 - высокоточный электронный измерительный прибор, позволяющий автоматически регулировать и поддерживать на заданном уровне температуру объекта (литьевые машины, сушильные шкафы, ванны и др.)
Регулирование осуществляется путем переключения контактов на выходах "1" и "2" прибора. Текущее значение температуры постоянно отображается на цифровом светящимся табло, единичные индикаторы "1" и "2" сигнализируют о переключении контактов на соответствующих выводах прибора.
Значение температур, при которых происходит переключение контактов на выводах "1" и "2" прибора, индицируется на табло при нажатых кнопках "1" и "2", расположенных под надписью "Нажать для установки", и устанавливается оператором путем вращения ручек "Установка 1" и "Установка 2".
При повторном включении приборов в сеть значения температур переключения, ранее установленные оператором сохраняются.
Напряжение питания переменного тока - 220В, 110В с частотой 50Гц; 60Гц.
|
|
Режимы коммутационных нагрузок на выходах 1 и 2 прибора приведены в таблице
|
Диапазоны коммутации
|
Род тока
|
Вид нагрузки
|
Число коммутационных циклов
|
|
Ток, А
|
Напряжение, В
|
|
0,01-0,1
|
20 - 34
|
постоянный
|
активная
|
1•105
|
|
0,1-2,0
|
3 - 30
|
постоянный
|
активная
|
1•105
|
|
0,1-0,3
|
6 - 250
|
постоянный
|
активная
|
1•105
|
|
0,2-0,5
|
6 - 115
|
переменный
|
активная
|
1•105
|
|
0,01-0,15
|
20 - 34
|
постоянный
|
индуктивная
t <= 0,015
|
5•104
|
|
0,15-0,5
|
6 - 34
|
постоянный
|
индуктивная
t <= 0,015
|
2,5•104
|
|
0,5-1,0
|
6 - 34
|
постоянный
|
индуктивная
t <= 0,015
|
1•104
|
|
0,1-0,25
|
6 - 115
|
переменный
|
индуктивная
cos <= 0,015
|
1•104
|
|
0,1-2,0
|
6 - 34
|
постоянный
|
активная
|
1•105
|
|
0,1-0,2
|
115 - 250
|
переменный
|
активная
|
1,5•105
|
ТЕХНИЧЕСКИИЕ ХАРАКТЕРИСТИКИ
|
Модификация
|
Диапазон измерений (в
комплекте с преобразователем), °С
|
Класс точности
|
Тип термопреобразователя
|
Номинальная статическая характеристика
|
|
ЦР8001/3
|
от 0 до +600
|
3,0
|
ТХА
|
XA(K)
|
|
ЦР8001/4
|
от 100 до +299
|
2,5
|
ТХК
|
XK(L)
|
|
ЦР8001/6
|
от 0 до 1200
где от 0 до 1000
св. 1000 до 1200
|
1,5
4,0
|
ТXA
|
XA(L)
|
|
ЦР8001/7
|
от 20 до 400
от 20 до 49
от 50 до 99
от 100 до 400
|
6
4
1,5
|
ТXK
|
XK(L)
|
|
ЦР8001/8
|
от -50 до +180
|
0,5
|
ТСМ
|
50М
|
|
ЦР8001/9
|
от -50 до +199
|
0,5
|
ТСМ
|
50М
|
|
Напряжение питания переменного тока:
|
220B;110B, частота 50Гц; 60Гц
|
|
Температурный режим эксплуатации:
|
от - 10°С до + 50°С
|
|
Габаритные размеры, мм, не более
ЦР8001/3, ЦР8001/4, ЦР8001/6, ЦР8001/7:
—измеритель
—вспомогательная часть
ЦР8001/8, ЦР8001/9
|
73x73x127
73x47x31
73х73х127
|
|
Масса, кг, не более
|
0,6
|
Установка прибора ЦР8001

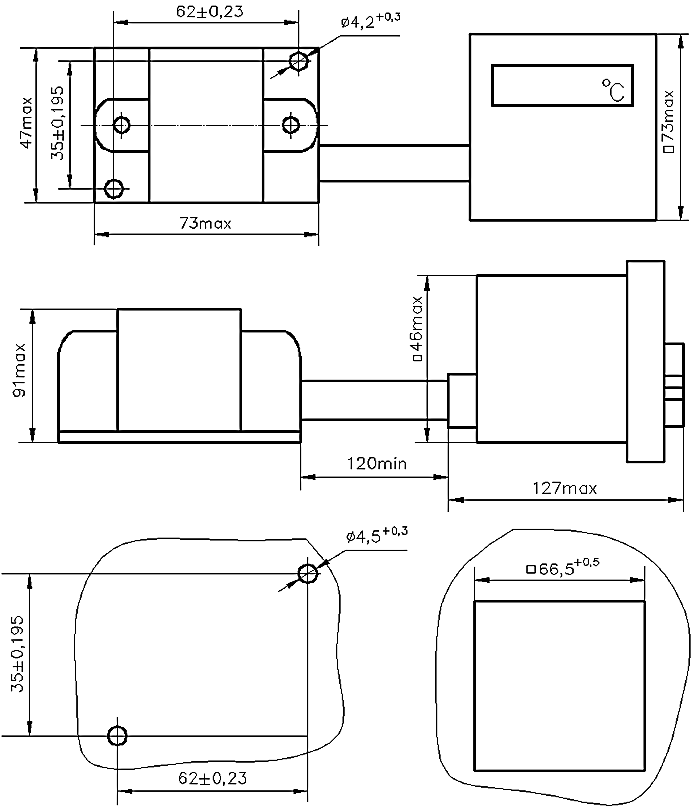

Габаритные и установочные размеры измерителя
ЦР8001/3, ЦР8001/4, ЦР8001/6, ЦР8001/7

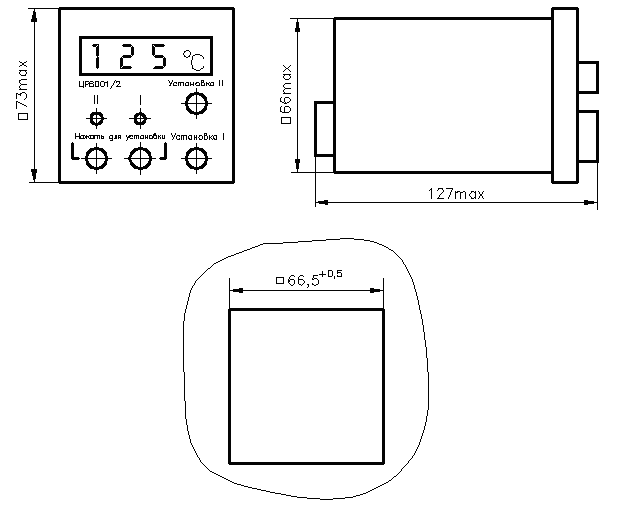

Габаритные и установочные размеры измерителя ЦР8001/8, ЦР8001/9
Схема подключения прибора ЦР8001
 Рисунок 1
|
|
|
