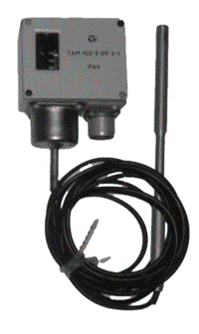

Датчик-реле температуры ТАМ 102
соответствует техническим условиям ТУ 25-7301.0028-88
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
1.1. Датчик-реле температуры ТАМ 102 (в дальнейшем прибор) предназначен для контроля и регулирования температуры жидких и газообразных сред, применяемых на судах морского и речного флота, железнодорожном и автомобильном подвижных составах.
1.2. Контролируемые среды: воздух, хладоны, масла, пресная вода, а также другие среды, неагрессивные к стали, меди, медным сплавам и серебряным припоям.
Для приборов с кожухом контролируемой средой может быть среда, неагрессивная к стали, в том числе аммиак.
1.3. Прибор пригоден для эксплуатации в условиях, установленных для исполнений Т2, ТМ2, ОМ5 по ГОСТ 15150-69.
1.4. Степень защиты корпуса - IP64.
1.5. Прибор относится к невосстанавливаемым, неремонтируемым изделиям.
ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Значения пределов уставок, зоны возврата, а также основной погрешности на числовых и контрольных отметках шкалы - для приборов - ТАМ102-01, ТАМ102-02, ТАМ102-03, ТАМ102-04, ТАМ102-08, ТАМ 102-09 и точности настройки - для приборов ТАМ102-05, ТАМ 102-07 указаны в табл.1.
Примечание. Точность настройки зависит от класса контрольно-измерительного прибора, применяемого при проверках и настройках.
2.2. Разброс срабатываний прибора - не более 0,3°С, с кожухом - не более 0,5°С.
2.3. Максимальное допускаемое значение температуры контролируемой среды указано в табл.1
Зона возврата приборов ТАМ102-1 направлена в сторону повышения, а приборов
|
ТАМ 102-2 - в сторону понижения температуры контролируемой среды относительно уставки.
2.4. Прибор работоспособен при воздействии:
1) температуры окружающего воздуха от минус 40 до плюс 70°С (прибор ТАМ102-1-03 - от минус 40 до 85°С);
Примечание. Температура воздуха, окружающего корпус прибора, для приборов ТАМ102-1-01, ТАМ102-1-02 должна быть выше температуры контролируемой среды не менее, чем на 5°С.
2) относительной влажности окружающего воздуха до 100 % при температуре 55°С.
2.5. Электрическое сопротивление изоляции должно быть:
1) между винтом заземления и соединенными друг с другом электрическими выводами не менее:
100 МОм при температуре окружающего воздуха (25± 10)°С и относительной влажности от 30 до 80%;
6 МОм при температуре окружающего воздуха (70±3)°С, для приборов ТА-М102-1-03 - при (85±3)°С и относительной влажности от 30 до 80 %;
5 МОм при температуре окружающего воздуха 55°С и относительной влажности до 10 %;
2) между винтом заземления и системой чувствительной не более
0,1 Ом при температуре окружающего воздуха (25±10)°С и относительной влажности от 30 до 80%.
2.6. Коммутационная износостойкость контактов (число коммутируемых циклов) прибора - 250000 циклов срабатываний при нагрузке, указанной в табл.3.
2.7. Масса прибора - не более 1,3кг.
2.8. Средний срок службы - не менее 12 лет.
УСТРОЙСТВО И РАБОТА
3.1. Прибор состоит из следующих основных узлов: термосистемы, передаточного механизма, узла настройки уставок и узла настройки зоны возврата (только для приборов ТАМ 102-1) с задатчиками (пружинами) переключающего контактного устройства и устройства кабельного ввода.
Прибор имеет шкалу уставок с числовыми отметками, приборы ТАМ102-2-08, ТАМ102-2-09 - шкалу уставок с числовыми отметками или информационную шкалу с контрольной отметкой, приборы ТАМ102-05, ТАМ102-07 - информационную шкалу без контрольной отметки.
Устройство кабельного ввода - соединитель 2РТТ - служит для подсоединения к прибору внешних электрических цепей.
3.2. Принцип действия прибора основан на сравнении усилий, создаваемых наполнителем термосистемы, и сил упругой деформации задатчиков (пружин) уставок и зоны возврата.
3.3. Срабатывание прибора (размыкание или замыкание контактов) происходит, когда температура среды, окружающей термобаллон, достигает значения уставки, заданного по шкале. Возврат контактов переключающего устройства в исходное положение происходит, когда температура среды изменится на величину, равную зоны возврата.
|
