Уровнемер САПФИР 22 ДУ представляет собой датчик уровня воды, жидкости и других сред, в том числе нейтральных и агрессивных. Датчик уровня САПФИР ДУ обеспечивает непрерывное преобразование измеряемого параметра в цифровой сигнал на базе протокола HART или аналоговый сигнал дистанционной передачи данных с выходным сигналом 0-5 мА, 0-20мА, 4-20мА. САПФИР 22 ДУ используется в различных сферах промышленности и производства, в том числе на взрывоопасных объектах САПФИР-22ДУ-ВН с маркировкой взрывозащиты 1ExdIIВT4/H2, а также в искробезопасном исполнении Сапфир-22ДУ-Ex для искробезопасных цепей с маркировкой 0ExiaIICT6X. Принцип работы уровнемера буйкового САПФИР 22 ДУ основан на том, что при повышении или понижении уровня жидкости в емкости на измерительный блок через буй датчика уровня САПФИР ДУ давит гидростатическое давление, которое изменяется в зависимости от изменения уровня жидкости в резервуаре. Далее это изменение передается через рычаг на тензопреобразователь и после на электронный блок, в котором происходит преобразование электрического сопротивления тензорезисторов в унифицированный выходной токовый сигнал передачи данных. При этом внутри прибора САПФИР 22 ДУ находится демпфер с достаточно плотной, вязкой жидкостью для сглаживания и более мягкого реагирования на изменения уровня в емкости. При температуре окружающей среды выше 80°С уровнемер САПФИР-22-ДУ должен иметь дополнительно в заказе специальный теплоотводящий патрубок, выполненный в одном из исполнений – сталь 20, 12Х18Н10Т либо 10Х17Н13М2Т и предназначенный для работы САПФИРа 22 ДУ в диапазоне -200+400°С. Преобразователи уровня САПФИР 22 ДУ не предназначены для размещения в средах, в которых конденсат паров замерзает при температуре ниже нуля. В таком случае уровнемер САПФИР ДУ должен быть установлен в обогреваемом шкафу. Датчики уровня САПФИР 22 ДУ характерезуются такими параметрами как уровень измерений (погружаемая длинна), давление, выдерживаемое присоединительным фланцем, плотность среды. Так при заказе модели САПФИР 22 ДУ 2615 заказчик может рассчитывать на предел измерений от 0-600мм до 0-1600мм, при плотности измеряемой жидкости от 910кг/м3 до 1000кг/м3 и максимальном давлении на фланец 25кгс/см2 или 2,5мПа. А при покупке САПФИР 22 ДУ 2640 заказчик уже может выбрать уровень из ряда 0-250мм …. 0-10000мм, диапазон плотностей от 350кг/м3 до 2000кг/м3 и максимальное давление на фланец, равное 160 кгс/см2 или 16мПа.

Основные характеристики САПФИР 22 ДУ

Кроме вышеуказанных параметров преобразователи измерительные уровня буйковые моделей САПФИР 22 ДУ ВН 2615 и САПФИР 22 ДУ ВН 2622 имеют дополнительно сбоку электронного блока показывающий прибор. Различают такие преобразователи уровня как САПФИР 22 ДУ, САПФИР 22Р ДУ и САПФИР 22МП ДУ. Первые две модели уровнемера САПФИР являются аналоговыми, а третья – микропроцессорная, что при работе с ней позволяет устанавливать ноль, перенастраивать параметры настройки и производить другие действия дистанционно, не подходя к уровнемеру.

Для самостоятельного заказа САПФИР 22 ДУ ниже приводим пример записи уровнемера:

Преобразователь измерительный уровня буйковый САПФИР-22ДУ-ВН-2630-02-У2-1,0-3000-0,8-42-02-ТП-02, где

ВН – исполнение уровнемера САПФИР 22 ДУ во взрывонепроницаемой оболочке

2630 – модели датичка уровня, согласно таблице выше

02 – исполнение по материалам, а именно буек и корпус САПФИР 22 ДУ выполнен из стали

12Х18Н10Т, мембрана вывода САПФИРа ДУ из 36НХТЮ

У2 – климатическое исполнение, обозначающее работу преобразователч уровня САПФИР 22 ДУ в

среде от -30 до +50°С или по желанию заказчика от -40 до +80°С

1,0 – класс точности в % уровнемера САПФИР 22 ДУ

3000 – максимальная длинна буйка в мм

0,8 – плотность измеряемой воды, жидкости или другой среды

42 – ввыходной сигнал 4-20мА

ТП – наличие в комплекте с датчиком уровня САПФИР 22 ДУ теплоотводящего патрубка

02 – код материала, из которого должен быть изготовлен теплоотводящий патрубок, в данном случае из стали 12Х18Н10Т.

Завод–производитель изготавливает преобразователи измерительные уровня буйковые САПФИР 22 ДУ согласно ТУ 25-2472.009-87, а также ТУ 4212-028-42334258-04 (для микропроцессорных моделей САПФИР 22МП ДУ).

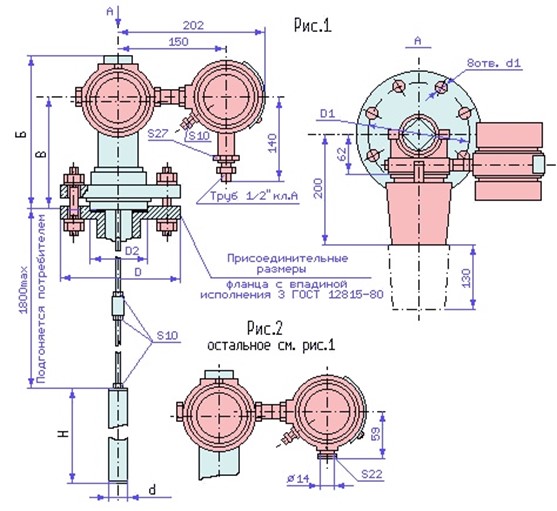

Габаритные размеры датчиков уровня САПФИР 22 ДУ ЕХ и САПФИР 22 ДУ ВН 2620, 2630, 2640, 2650

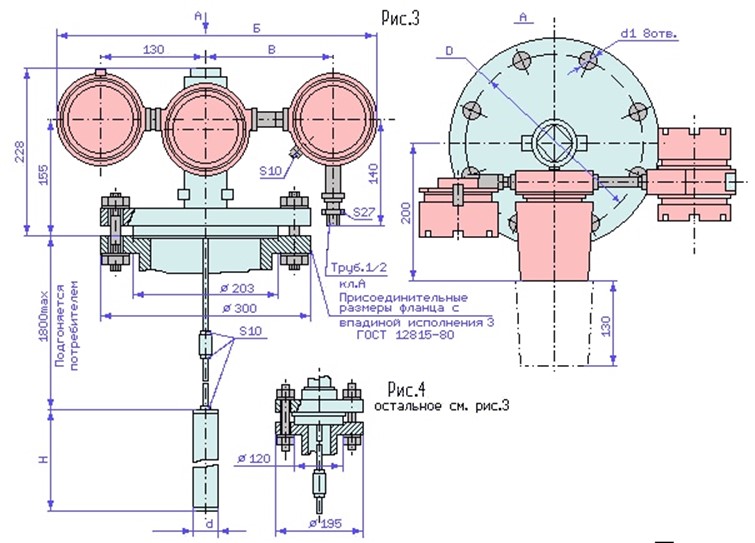

Габаритные размеры уровнемеров САПФИР 22 ДУ ЕХ и САПФИР 22 ДУ ВН 2622, 2615
