ЭЛЕКТРИЧЕСКИЕ ИСПОЛНИТЕЛЬНЫЕ МЕХАНИЗМЫ МЭО

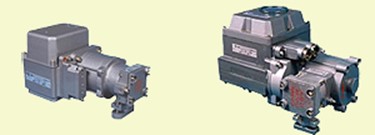

Однооборотные (или неполноповоротные) электрические исполнительные механизмы и приводы предназначены для передачи крутящего момента арматуре при ее повороте на один оборот или менее (от 0 до 360°).
Механизмы МЭО и МЭОФ предназначены для приведения в действие запорно-регулирующей арматуры в системах автоматического регулирования технологическими процессами, в соответствии с командными сигналами регулирующих и управляющих устройств.

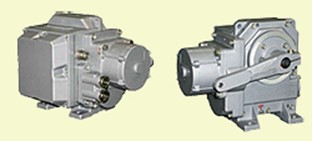

МЕХАНИЗМ ОДНООБОРОТНЫЙ МЭО-6,3
Состав механизма однооборотного:
- электродвигатель синхронный
- редуктор червячный
- ручной привод
- блок сигнализации положения реостатный или блок концевых выключателей
- рычаг
Управление механизмом однооборотным: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-2М или ПБР-2М2.1.
Основные параметры механизма однооборотного МЭО-6,3
|
Условное обозначение механизмов и их исполнение |
Потребляемая мощность |
Тип двигателя и управляющего устройства |
Габаритные размеры, мм |
Масса, кг |
|
МЭО-6,3/10-0,25-94 |
70Вт |
ДСОР-80-0,25-136 |
237*220*185 |
7,0 |
|
МЭО-6,3/25-0,63-94 |
||||
|
МЭО-6,3/25-0,63-94м |
МЕХАНИЗМ ОДНООБОРОТНЫЙ МЭО-16
Состав механизма однооборотного МЭО-16:
- электродвигатель синхронный
- редуктор червячный
- ручной привод
- блок сигнализации положения реостатный БСПР, индуктивный БСПИ, токовый БСПТ или блок концевых выключателей БКВ
- рычаг
Управление механизмом однооборотным МЭО-16: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-2М или ПБР-2М2.1.
Основные параметры механизма однооборотного МЭО-16
|
Условное обозначение механизмов однооборотных и их исполнение |
Потребляемая мощность |
Тип двигателя и управляющего устройства |
Габаритные размеры, мм |
Масса, кг |
|
МЭО-16/63-0,25-90 |
50Вт |
ДСР-110-1,0-60 |
235*200*185 |
8,0 |
|
МЭО-16/10-0,25-93 |
110Вт |
ДСР-110-1,0-136 |
230*200*185 |
7,6 |
|
МЭО-16/25-0,63-93 |
||||
|
МЭО16/25-0,25-94 |
70Вт |
ДСОР-80-0,25-136 |
237*220*185 |
7,0 |
|
МЭО-16/63-0,63-94 |
||||
|
МЭО-16/63-0,25-94 |
||||
|
МЭО-16/160-0,63-94 |
||||
|
МЭО-16/63-0,63-94м |
||||
|
МЭО-16/160-0,63-94м |
||||
|
МЭО-16/25-0,63-94м |
110Вт |
ДСОР-110-1,0-136 |
237*220*185 |
8,0 |
|
МЭО-16/10-0,25-99к |
95Вт |
ДСТР-110-1,6-136 |
235*200*185 |
7,8 |
|
МЭО-16/25-0,63-99к |
При заказе необходимо указать: номинальный момент, номинальное время полного хода выходного вала, полный ход выходного вала, тип блока сигнализации положения (датчика) выходного вала (для токового датчика - величину сигнала), напряжение и частоту питания, потребность в соединительной тяге.
МЕХАНИЗМ ОДНООБОРОТНЫЙ МЭО-40
Состав механизма однооборотного МЭО-40:
- электродвигатель синхронный
- редуктор червячный
- ручной привод
- блок сигнализации положения реостатный БСПР, индуктивный БСПИ, токовый БСПТ или блок концевых выключателей БКВ
- рычаг
Управление механизмом однооборотным МЭО-40: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: ПБР-3А или усилители ФЦ-0610, ФЦ-0620
Основные параметры механизма однооборотного МЭО-40
|
Условное обозначение механизмов и их исполнение |
Потребляемая мощность |
Тип двигателя и управляющего устройства |
Габаритные размеры, мм |
Масса, кг |
|
МЭО-40/10-0,25-87 |
260Вт |
ДСТР-135-1,8-136 |
300*315*370 |
27,5 |
|
МЭО-40/25-0,63-87 |
||||
|
МЭО-40/10-0,25у-87 |
260Вт |
ДСТР-135-1,8-136 |
300*315*370 |
28,5 |
|
МЭО-40/25-0,63у-87б |
||||
|
МЭО-40/63-0,25-90 |
50Вт |
ДСР-110-1,0-60 |
235*200*185 |
8,0 |
|
МЭО-40/10-0,25-91 |
300Вт |
ДСОР-135-1,8-136 |
300*315*370 |
29 |
|
МЭО-40/25-0,63-91 |
||||
|
МЭО-40/25-0,25-93 |
110Вт |
ДСОР-110-1,0-136 |
230*200*185 |
7,6 |
|
МЭО-40/63-0,63-93 |
||||
|
МЭО-40/63-0,25-94 |
70Вт |
ДСОР-80-0,25-136 |
237*220*185 |
7,0 |
|
МЭО-40/160-0,63-94м |
||||
|
МЭО-40/63-0,63-94м |
110Вт |
ДСОР-110-1,0-136 |
237*220*185 |
8,0 |
|
МЭО-40/160-0,63-94 |
70Вт |
ДСОР-80-0,25-136 |
237*220*185 |
7,0 |
|
МЭО-40/10-0,25-99 |
240Вт |
ЗДСОР-135-1,6-150 |
345*315*305 |
26,0 |
|
МЭО-40/25-0,63-99 |
||||
|
МЭО-40/25-0,25-99к |
95Вт |
ДСТР-110-1,6-136 |
235*200*185 |
7,8 |
|
МЭО-40/63-0,63-99к |
||||
|
МЭО-40/10-0,25-99к |
160Вт |
ДСТР-110-1,6-136 |
245*200*185 |
8,0 |
|
МЭО-40/25-0,63-99к |
При заказе необходимо указать: номинальный момент, номинальное время полного хода выходного вала, полный ход выходного вала, тип блока сигнализации положения (датчика) выходного вала (для токового датчика - величину сигнала), напряжение и частоту питания, потребность в соединительной тяге.
МЕХАНИЗМ ОДНООБОРОТНЫЙ МЭО-100
Состав механизма однооборотного МЭО-100:
- электродвигатель синхронный
- редуктор червячный
- ручной привод
- блок сигнализации положения реостатный БСПР, индуктивный БСПИ, токовый БСПТ или блок концевых выключателей БКВ
- тормоз механический
Управление механизмом однооборотным МЭО-100: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: ПБР-3, ПБР-3А или усилители ФЦ-0610, ФЦ-0620
Основные параметры механизма однооборотного МЭО-100
|
Условное обозначение механизмов и их исполнение |
Потребляемая мощность |
Тип двигателя и управляющего устройства |
Габаритные размеры, мм |
Масса, кг |
|
МЭО-100/25-0,25-87 |
260Вт |
ДСТР-135-1,8-136 |
300*315*370 |
27,5 |
|
МЭО-100/63-0,63-87 |
||||
|
МЭО-100/10-0,25-87 |
430Вт |
ДСТР-135-4,5-136 |
300*315*400 |
29,5 |
|
МЭО-100/25-0,63-87 |
||||
|
МЭО-100/25-0,25-87 |
260Вт |
ДСТР-135-1,8-136 |
300*315*370 |
28,5 |
|
МЭО-100/63-0,63у-87б |
||||
|
МЭО-100/10-0,25у-87б |
430Вт |
ДСТР-135-4,5-136 |
300*315*400 |
30,5 |
|
МЭО-100/25-0,63у-87б |
||||
|
МЭО-100/25-0,25-91 |
300Вт |
ДСОР-135-1,8-136 |
300*315*370 |
29 |
|
МЭО-100/63-0,63-91 |
||||
|
МЭО-100/25-0,25-99 |
240Вт |
ЗДСОР-135-1,6-150 |
345*315*305 |
26 |
|
МЭО-100/63-0,63-99 |
||||
|
МЭО-100/10-0,25-99к |
250Вт |
ЗДСТР-135-4,0-150 |
370*315*305 |
27,5 |
|
МЭО-100/25-0,63-99к |
||||
|
МЭО-100/25-0,25-99к |
250Вт |
ЗДСТР-135-1,6-150 |
345*315*305 |
27,5 |
|
МЭО-100/63-0,63-99к |
При заказе необходимо указать: номинальный момент, номинальное время полного хода выходного вала, полный ход выходного вала, тип блока сигнализации положения (датчика) выходного вала (для токового датчика - величину сигнала), напряжение и частоту питания, потребность в соединительной тяге.

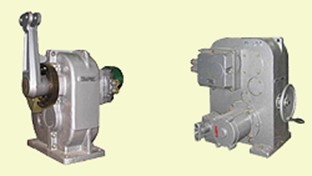

МЕХАНИЗМ ОДНООБОРОТНЫЙ МЭО-250
Состав механизма исполнительного МЭО-250:
- электродвигатель синхронный
- тормоз механический
- редуктор червячный
- ручной привод
- блок сигнализации положения реостатный БСПР, индуктивный БСПИ, токовый БСПТ или блок концевых выключателей БКВ
- рычаг
- блок конденсаторов
Управление механизмом однооборотным МЭО-250: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатели ПБР-2М, ПБР-2М2.1
Основные параметры механизма однооборотного МЭО-250
|
Условное обозначение механизмов и их исполнение |
Потребляемая мощность |
Тип двигателя и управляющего устройства |
Габаритные размеры, мм |
Масса, кг |
|
МЭО-250/63-0,25-87 |
260Вт |
ДСТР-135-1,8-136 |
300*315*370 |
27,5 |
|
МЭО-250/160-0,63-87 |
||||
|
МЭО-250/25-0,25-87 |
430Вт |
ДСТР-135-4,5-136 |
300*315*400 |
29,5 |
|
МЭО-250/63-0,63-87 |
||||
|
МЭО-250/63-0,25у-87б |
260Вт |
ДСТР-135-1,8-136 |
300*315*370 |
29 |
|
МЭО-250/160-0,63у-87б |
||||
|
МЭО-250/25-0,25у-87б |
430Вт |
ДСТР-135-4,5-136 |
300*315*400 |
30,5 |
|
МЭО-250/63-0,63у-87б |
||||
|
МЭО-250/63-0,25-91 |
300Вт |
ДСОР-135-1,8-136 |
300*315*370 |
29 |
|
МЭО-250/160-0,63-91 |
||||
|
МЭО-250/10-0,25-92к |
200Вт |
АИР-56А4 |
445*375*405 |
74 |
|
МЭО-250/25-0,63-92к |
||||
|
МЭО-250/10-0,25у-92кб |
||||
|
МЭО-250/25-0,63у-92кб |
||||
|
МЭО-250/63-0,25-99 |
240Вт |
ЗДСОР-135-1,6-150 |
345*315*305 |
26 |
|
МЭО-250/160-0,63-99 |
||||
|
МЭО-250/25-0,25-99к |
170Вт |
ЗДСТР-135-4,0-150 |
370*315*305 |
27,5 |
|
МЭО-250/63-0,63-99к |
||||
|
МЭО-250/63-0,25-99к |
170Вт |
ЗДСТР-135-1,6-150 |
345*315*305 |
27,5 |
При заказе необходимо указать: номинальный момент, номинальное время полного хода выходного вала, полный ход выходного вала, тип блока сигнализации положения (датчика) выходного вала (для токового датчика - величину сигнала), напряжение и частоту питания, потребность в соединительной тяге.
МЕХАНИЗМ ОДНООБОРОТНЫЙ МЭО-630
Состав механизма однооборотного МЭО-630:
- электродвигатель АИР-56А4
- тормоз механический
- редуктор
- тормоз
- ручной привод
- блок сигнализации положения реостатный БСПР, индуктивный БСПИ, токовый БСПТ
- рычаг
Управление механизмом однооборотным МЭО-630: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-3А или усилитель ФЦ-0610.
Основные параметры механизма однооборотного МЭО-630
|
Условное обозначение механизмов и их исполнение |
Потребляемая мощность |
Тип двигателя и управляющего устройства |
Габаритные размеры, мм |
Масса, кг |
|
МЭО-630/25-0,25-92к |
200Вт |
АИР-56А4 |
445*375*405 |
74 |
|
МЭО-630/63-0,63-92к |
||||
|
МЭО-630/63-0,25-92к |
||||
|
МЭО-630/160-0,63-92к |
||||
|
МЭО-630/63-0,25у-92кб |
||||
|
МЭО-630/25-0,25у-92кб |
||||
|
МЭО-630/63-0,63у-92кб |
||||
|
МЭО-630/160-0,63у-92кб |
||||
|
МЭО-630/10-0,25-92к |
490Вт |
АИР-56В4 |
500*445*468 |
135 |
|
МЭО-630/25-0,63-92к |
При заказе необходимо указать: номинальный момент, номинальное время полного хода выходного вала, полный ход выходного вала, тип блока сигнализации положения (датчика) выходного вала (для токового датчика - величину сигнала), напряжение и частоту питания, потребность в соединительной тяге.
МЕХАНИЗМ ОДНООБОРОТНЫЙ МЭО-1600
Состав:
- электродвигатель АИР-56В4
- тормоз механический
- редуктор
- ручной привод
- блок сигнализации положения реостатный БСПР, или индуктивный БСПИ, или токовый БСПТ
- рычаг
Управление: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-3А или усилитель ФЦ-0610.
Основные параметры
|
Условное обозначение механизмов и их исполнение |
Потребляемая мощность |
Тип двигателя и управляющего устройства |
Габаритные размеры, мм |
Масса, кг |
|
МЭО-1600/25-0,25-92к |
490Вт |
АИР-56В4 |
500*445*468 |
135 |
|
МЭО-1600/63-0,63-92к |
||||
|
МЭО-1600/63-0,25-92к |
250Вт |
АИР-56А4 |
500*445*468 |
135 |
|
МЭО-1600/160-0,63-92к |
При заказе необходимо указать: номинальный момент, номинальное время полного хода выходного вала, полный ход выходного вала, тип блока сигнализации положения (датчика) выходного вала (для токового датчика - величину сигнала), напряжение и частоту питания, потребность в соединительной тяге.
МЕХАНИЗМ ОДНООБОРОТНЫЙ МЭО-4000
Состав механизма однооборотного МЭО-4000:
- электродвигатель АИР-56В4
- тормоз механический
- редуктор
- ручной привод
- блок сигнализации положения реостатный БСПР или индуктивный БСПИ, или токовый БСПТ - рычаг
Управление механизмом: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-3А или усилитель ФЦ-0610.
Основные параметры
|
Условное обозначение механизмов и их исполнение |
Потребляемая мощность |
Тип двигателя и управляющего устройства |
Габаритные размеры, мм |
Масса, кг |
|
МЭО-4000/63-0,25к-84 |
700Вт |
АИР-56В4 |
770*640*630 |
270 |
|
МЭО-4000/160-0,63к-84 |
МЕХАНИЗМ ОДНООБОРОТНЫЙ МЭО-10000
Состав механизма:
- электродвигатель АИС-71В4
- тормоз механический
- редуктор
- ручной привод
- блок сигнализации положения или реостатный, или индуктивный, или токовый
- рычаг
Управление механизмом: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-3А или усилитель ФЦ-0610.
Основные параметры
|
Условное обозначение механизмов и их исполнение |
Потребляемая мощность |
Тип двигателя и управляющего устройства |
Габаритные размеры, мм |
Масса, кг |
|
МЭО-10000/63-0,25к-84 |
900Вт |
АИC-71В4 |
990*725*675 |
580 |
|
МЭО-10000/160-0,63к-84 |
При заказе необходимо указать: номинальный момент, номинальное время полного хода выходного вала, полный ход выходного вала, тип блока сигнализации положения (датчика) выходного вала (для токового датчика - величину сигнала), напряжение и частоту питания, потребность в соединительной тяге.
МЕХАНИЗМЫ ИСПОЛНИТЕЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ ОДНООБОРОТНЫЕ МЭО - ОБЩЕПРОМЫШЛЕННОЕ ИСПОЛНЕНИЕ
|
Условное обозначение механизмов (их исполнений) |
Номинальный крутящий момент на выходном валу, Н.м |
Напряжение и частота питания |
Потребляемая мощность, Вт |
Габаритные размеры, мм |
Масса, кг |
Тип блока сигнализации положения выходного органа |
|
ТУ-4218-002-49224780-2004 |
||||||
|
Механизмы со встроенными симисторами. Не требуется использование пускателей типа ПМЛ, ПБР, ФЦ и т.д. |
||||||
|
МЭО-16/25-0,25-04 |
16 |
220 В, 50 Гц. |
110 |
230х210х190 |
8 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-16/63-0,63-04 |
||||||
|
МЭО-16/63-0,25-04 |
||||||
|
МЭО-16/160-0,63-04 |
||||||
|
МЭО-16/10-0,25-04 |
||||||
|
МЭО-16/25-0,63-04 |
||||||
|
МЭО-40/63-0,25-04 |
40 |
|||||
|
МЭО-40/160-0,63-04 |
||||||
|
МЭО-40/25-0,25-04 |
40 |
|||||
|
МЭО-40/63-0,63-04 |
||||||
|
ТУ 4218-004-49224780-2005 |
||||||
|
МЭО-16/10-0,25-93 |
16 |
220 В, 50 Гц. |
110 |
230х200х185 |
8 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-16/25-0,63-93 |
||||||
|
МЭО-16/25-0,25-93 |
||||||
|
МЭО-16/63-0,63-93 |
||||||
|
МЭО-16/63-0,25-93 |
||||||
|
МЭО-16/160-0,63-93 |
||||||
|
МЭО-40/25-0,25-93 |
40 |
|||||
|
МЭО-40/63-0,63-93 |
||||||
|
МЭО-40/63-0,25-93 |
||||||
|
МЭО-40/160-0,63-93 |
||||||
|
Условное обозначение механизмов (их исполнений) |
Номинальный крутящий момент на выходном валу, Н.м |
Напряжение и частота питания |
Потребляемая мощность, Вт |
Габаритные размеры, мм |
Масса, кг |
Тип блока сигнализации положения выходного органа |
|
МЭО-40/10-0,25-91 |
40 |
220 В, 50 Гц. |
270 |
370х315х305 |
29 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-40/25-0,63-91 |
||||||
|
МЭО-100/25-0,25-91 |
100 |
|||||
|
МЭО-100/63-0,63-91 |
||||||
|
МЭО-250/63-0,25-91 |
250 |
|||||
|
МЭО-250/160-0,63-91 |
||||||
|
МЭО-40/10-0,25-99 |
40 |
220 В, 50 Гц. |
240 |
345х315х305 |
27 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-40/25-0,63-99 |
||||||
|
МЭО-100/25-0,25-99 |
100 |
|||||
|
МЭО-100/63-0,63-99 |
||||||
|
МЭО-250/63-0,25-99 |
250 |
|||||
|
МЭО-250/160-0,63-99 |
||||||
|
МЭО-40/10-0,25-87 |
40 |
220/380 В, 50 Гц. |
180 |
305х315х370 |
27,5 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-40/25-0,63-87 |
||||||
|
МЭО-100/25-0,25-87 |
100 |
|||||
|
МЭО-100/63-0,63-87 |
||||||
|
МЭО-250/63-0,25-87 |
250 |
|||||
|
МЭО-250/160-0,63-87 |
||||||
|
МЭО-40/10-0,25-99К |
40 |
220/380 В, 50 Гц. |
170 |
345х315х305 |
27,5 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-40/25-0,63-99К |
||||||
|
МЭО-100/25-0,25-99К |
100 |
|||||
|
МЭО-100/63-0,63-99К |
||||||
|
МЭО-250/63-0,25-99К |
250 |
|||||
|
МЭО-250/160-0,63-99К |
||||||
|
МЭО-40/10-0,25-87Б |
40 |
220/380 В, 50 Гц. |
180 |
305х315х370 |
27,5 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-40/25-0,63-87Б |
||||||
|
МЭО-100/25-0,25-87Б |
100 |
|||||
|
МЭО-100/63-0,63-87Б |
||||||
|
МЭО-250/63-0,25-87Б |
250 |
|||||
|
МЭО-250/160-0,63-87Б |
||||||
|
МЭО-100/10-0,25-87 |
100 |
220/380 В, 50 Гц. |
270 |
305х315х410 |
30 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-100/25-0,63-87 |
||||||
|
МЭО-250/25-0,25-87 |
250 |
|||||
|
МЭО-250/63-0,63-87 |
||||||
|
МЭО-100/10-0,25-87Б |
100 |
220/380 В, 50 Гц. |
270 |
305х315х410 |
30 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-100/25-0,63-87Б |
||||||
|
МЭО-250/25-0,25-87Б |
250 |
|||||
|
МЭО-250/63-0,63-87Б |
||||||
|
ТУ 4218-004-49224780-2005 |
||||||
|
МЭО-100/10-0,25-99К |
100 |
220/380 В, 50 Гц. |
250 |
370х315х305 |
27,5 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-100/25-0,63-99К |
||||||
|
МЭО-250/25-0,25-99К |
250 |
|||||
|
МЭО-250/63-0,63-99К |
||||||
|
МЭО-250/10-0,25-98К |
250 |
220/380 В, 50 Гц. |
280 |
390х430х580 |
40 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-250/25-0,63-98К |
||||||
|
ТУ4218-018-00229837-94 |
||||||
|
МЭО-500/40-0,25-01 |
500 |
220/380 В, 50 Гц. |
430 |
410х315х305 |
33 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-500/100-0,63-01 |
||||||
|
МЭО-500/63-0,25-01 |
||||||
|
МЭО-500/160-0,63-01 |
||||||
|
СНЦИ.421311.026ТУ |
||||||
|
МЭО-630/20-0,25-98 |
630 |
220/380 В, 50 Гц. |
280 |
475х390х430 |
45 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-630/50-0,63-98 |
||||||
|
МЭО-630/63-0,25-03 |
630 |
220/380 В, 50 Гц. |
430 |
335х380х430 |
40 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-630/160-0,63-03 |
||||||
|
ТУ 4218-004-49224780-2005 |
||||||
|
МЭО-250/10-0,25-92К |
250 |
220/380 В, 50 Гц. |
200 |
445х375х405 |
74 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-250/25-0,63-92К |
||||||
|
МЭО-320/10-0,25-92К |
320 |
|||||
|
МЭО-320/25-0,63-92К |
||||||
|
МЭО-630/25-0,25-92К |
630 |
|||||
|
МЭО-630/63-0,63-92К |
||||||
|
МЭО-630/63-0,25-92К |
||||||
|
МЭО-630/160-0,63-92К |
||||||
|
МЭО-800/25-0,25-92К |
800 |
|||||
|
МЭО-800/63-0,63-92К |
||||||
|
МЭО-1000/25-0,25-92К |
1000 |
|||||
|
МЭО-1000/63-0,63-92К |
||||||
|
МЭО-250/10-0,25-92КБ |
250 |
220/380 В, 50 Гц. |
200 |
445х375х405 |
74 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-250/25-0,63-92КБ |
||||||
|
МЭО-320/10-0,25-92КБ |
320 |
|||||
|
МЭО-320/25-0,63-92КБ |
||||||
|
МЭО-630/25-0,25-92КБ |
630 |
|||||
|
МЭО-630/63-0,63-92КБ |
||||||
|
МЭО-630/63-0,25-92КБ |
||||||
|
МЭО-630/160-0,63-92КБ |
||||||
|
МЭО-800/25-0,25-92КБ |
800 |
|||||
|
МЭО-800/63-0,63-92КБ |
||||||
|
МЭО-1000/25-0,25-92КБ |
1000 |
|||||
|
МЭО-1000/63-0,63-92КБ |
||||||
|
Условное обозначение механизмов (их исполнений) |
Номинальный крутящий момент на выходном валу, Н.м |
Напряжение и частота питания |
Потребляемая мощность, Вт |
Габаритные размеры, мм |
Масса, кг |
Тип блока сигнализации положения выходного органа |
|
ТУ 4218-004-49224780-2005 |
||||||
|
МЭО-630/10-0,25-92К |
630 |
220/380 В, 50Гц. |
490 |
495х445х468 |
135 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-630/25-0,63-92К |
||||||
|
МЭО-1600/10-0,25-98К |
1600 |
220/380 В, 50 Гц. |
490 |
495х445х468 |
135 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-1600/25-0,63-98К |
||||||
|
МЭО-1600/25-0,25-92К |
1600 |
220/380 В, 50 Гц. |
490 |
495х445х468 |
135 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-1600/63-0,63-92К |
||||||
|
МЭО-1600/63-0,25-92К |
250 |
|||||
|
МЭО-1600/160-0,63-92К |
||||||
|
МЭО-2000/16-0,25-06К |
2000 |
220/380 В, 50 Гц. |
700 |
550х550х630 |
180 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-2000/63-0,25-06К |
|
490 |
495х445х468 |
135 |
||
|
МЭО-2500/63-0,25-92К |
2500 |
220/380 В, 50 Гц. |
490 |
495х445х468 |
135 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-2500/160-0,63-92К |
||||||
|
МЭО-630/10-0,25-92КБ |
630 |
220/380 В, 50 Гц. |
490 |
495х445х468 |
135 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-630/25-0,63-92КБ |
||||||
|
МЭО-1600/25-0,25-92КБ |
1600 |
|||||
|
МЭО-1600/63-0,63-92КБ |
||||||
|
МЭО-1600/63-0,25-92КБ |
250 |
|||||
|
МЭО-1600/160-0,63-92КБ |
||||||
|
МЭО-2500/63-0,25-92КБ |
2500 |
490 |
||||
|
МЭО-2500/160-0,63-92КБ |
||||||
|
МЭО-4000/12-0,25-06К |
4000 |
220/380 В, 50 Гц. |
1000 |
605х640х860 |
320 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-4000/30-0,63-06К |
||||||
|
МЭО-4000/63-0,25-97К |
700 |
690х670х605 |
270 |
|||
|
МЭО-4000/160-0,63-97К |
||||||
|
МЭО-10000/8-0,25-06К |
10000 |
220/380 В, 50 Гц. |
3700 |
730х750х980 |
500 |
БКВ, БСПИ, БСПР, БСПТ |
|
МЭО-10000/20-0,63-06К |
||||||

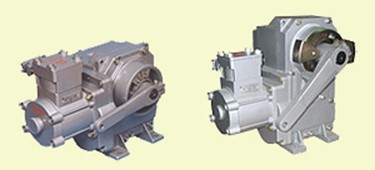

МЕХАНИЗМЫ ИСПОЛНИТЕЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ ОДНООБОРОТНЫЕ МЭО - ВЗРЫВОЗАЩИЩЕННОЕ ИСПОЛНЕНИЕ
|
Условное обозначение механизмов (их исполнений) |
Номинальный крутящий момент на выходном валу, Н.м |
Напряжение и частота питания |
Потребляемая мощность, Вт |
Габаритные размеры; Выходной конец вала, мм |
Масса, кг |
Тип блока сигнализации положения выходного органа |
|
ТУ 311-92 СНЦИ.421311.006 ТУ |
||||||
|
Фланцевые |
||||||
|
МЭО-16/10-0,25-IIBT4-93Ф |
16 |
220/380 В, 50 Гц. |
110 |
345х200х185 |
10 |
БСПТ-26 |
|
МЭО-16/25-0,63-IIBT4-93Ф |
||||||
|
МЭО-40/10-0,25-IIВТ4-93Ф |
40 |
190 |
||||
|
МЭО-40/25-0,63-IIВТ4-93Ф |
||||||
|
МЭО-40/25-0,25-IIBT4-93Ф |
110 |
|||||
|
МЭО-40/63-0,63-IIBT4-93Ф |
||||||
|
МЭО-16/10-0,25-IIBT4-93Ф-О |
16 |
220 В, 50 Гц. |
110 |
|||
|
МЭО-16/25-0,63-IIBT4-93Ф-О |
||||||
|
МЭО-40/25-0,25-IIBT4-93Ф-О |
40 |
|||||
|
МЭО-40/63-0,63-IIBT4-93Ф-О |
||||||
|
МЭО-40/10-0,25-IIBT4-93 |
40 |
220/380 В, 50 Гц. |
240 |
435х320х320 |
32 |
БСПТ-26 |
|
МЭО-40/25-0,63-IIBT4-93 |
||||||
|
МЭО-100/25-0,25-IIBT4-93 |
100 |
|||||
|
МЭО-100/63-0,63-IIBT4-93 |
||||||
|
МЭО-250/63-0,25-IIBT4-93 |
250 |
|||||
|
МЭО-250/160-0,63-IBT4-93 |
||||||
|
МЭО-100/10-0,25-IIBT4-93 |
100 |
430 |
35 |
|||
|
МЭО-100/25-0,63-IIBT4-93 |
||||||
|
МЭО-250/25-0,25-IIBT4-93 |
250 |
|||||
|
МЭО-250/63-0,63-IIBT4-93 |
||||||
|
МЭО-630/63-0,25-IIBT4-93 |
630 |
435х400х345 |
45 |
|||
|
МЭО-630/160-0,63-IIBT4-93 |
||||||
|
МЭО-500/40-0,25-IIВТ4-93 |
500 |
430 |
435х320х320 |
38 |
||
|
МЭО-500/100-0,63-IIВТ4-93 |
||||||
|
МЭО-500/63-0,25-IIBT4-93 |
||||||
|
МЭО-500/160-0,63-IIBT4-93 |
||||||
|
Условное обозначение механизмов (их исполнений) |
Номинальный крутящий момент на выходном валу, Н.м |
Напряжение и частота питания |
Потребляемая мощность, Вт |
Габаритные размеры, мм |
Масса, кг |
Тип блока сигнализации положения выходного органа |
|
ТУ ТУ 311-92 СНЦИ.421311.006 ТУ |
||||||
|
Рычажные |
||||||
|
МЭО-16/10-0,25-IIBT4-93 |
16 |
|
110 |
345х200х185 |
10 |
БСПТ-26 |
|
МЭО-16/25-0,63-IIBT4-93 |
||||||
|
МЭО-40/10-0,25-IIВТ4-93 |
40 |
190 |
||||
|
МЭО-40/25-0,63-IIВТ4-93 |
||||||
|
МЭО-40/25-0,25-IIBT4-93 |
110 |
|||||
|
МЭО-40/63-0,63-IIBT4-93 |
||||||
|
МЭО-16/10-0,25-IIBT4-93-О |
16 |
220 В, 50 Гц |
110 |
|||
|
МЭО-16/25-0,63-IIBT4-93-О |
||||||
|
МЭО-40/25-0,25-IIBT4-93-О |
40 |
|||||
|
МЭО-40/63-0,63-IIBT4-93-О |
||||||
|
МЭО-40/10-0,25-IIBT4-95 |
40 |
220/380 В, 50 Гц |
240 |
435х320х345 |
34 |
БСПТ-26 |
|
МЭО-40/25-0,63-IIBT4-95 |
||||||
|
МЭО-100/25-0,25-IIBT4-95 |
100 |
|||||
|
МЭО-100/63-0,63-IIBT4-95 |
||||||
|
МЭО-250/63-0,25-IIBT4-95 |
250 |
|||||
|
МЭО-250/160-0,63-IBT4-95 |
||||||
|
МЭО-100/10-0,25-IIBT4-95 |
100 |
430 |
37 |
|||
|
МЭО-100/25-0,63-IIBT4-95 |
||||||
|
МЭО-250/25-0,25-IIBT4-95 |
250 |
|||||
|
МЭО-250/63-0,63-IIBT4-95 |
||||||
|
МЭО-500/40-0,25-IIВТ4-95 |
500 |
430 |
435х320х345 |
38 |
||
|
МЭО-500/100-0,63-IIВТ4-95 |
||||||
|
МЭО-500/63-0,25-IIBT4-95 |
||||||
|
МЭО-500/160-0,63-IIBT4-95 |
||||||
|
МЭО-630/63-0,25-IIBT4-95 |
630 |
220/380 В, 50 Гц |
430 |
435х390х430 |
50 |
БСПТ-26 |
|
МЭО-630/160-0,63-IIBT4-95 |
||||||
|
Условное обозначение механизмов (их исполнений) |
Номинальный крутящий момент на выходном валу, Н.м |
Напряжение и частота питания |
Потребляемая мощность, Вт |
Габаритные размеры; Выходной конец вала, мм |
Масса, кг |
Тип блока сигнализации положения выходного органа |
|
ТУ 311-92 СНЦИ.421311.006 ТУ |
||||||
|
Фланцевые |
||||||
|
МЭО-1000/10-0,25-IIВТ4-93 |
1000 |
220/380 В,50 Гц |
370 |
630х520х550 |
160 |
БСПТ-26 |
|
МЭО-1600/63-0,25-IIВТ4-93 |
1600 |
550 |
||||
|
МЭО-2000/16-0,25-IIВT4-93 |
2000 |
550 |
||||
|
МЭО-2000/40-0,63-IIВT4-93 |
2000 |
|||||
|
Рычажные |
||||||
|
МЭО-1600/10-0,25-IIВТ4-95 |
1600 |
220/380 В,50 Гц |
370 |
630х530х550 |
160 |
БСПТ-26 |
|
МЭО-2000/63-0,25-IIВТ4-95 |
2000 |
550 |
||||
|
МЭО-2000/16-0,25-IIВT4-95 |
2000 |
550 |
||||
|
ТУ 311-92 СНЦИ.421311.009 ТУ |
||||||
|
Рычажные |
||||||
|
МЭО-2000/16-0,25У-IIАT3-93 |
2000 |
220/380 В, 50 Гц |
580 |
630х530х550 |
160 |
БСПТ-26 |
|
МЭО-2000/40-0,63У-IIАT3-93 |
||||||
|
МЭО-4000/12-0,25У-IIАT3-93 |
4000 |
1450 |
860х640х605 |
270 |
||
|
МЭО-4000/30-0,63У-IIАT3-93 |
||||||
|
МЭО-10000/8-0,25У-IIАT3-93 |
10000 |
3700 |
980х730х750 |
500 |
||
|
МЭО-10000/20-0,63У-IIАT3-93 |
||||||
МЕХАНИЗМЫ ИСПОЛНИТЕЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ ОДНООБОРОТНЫЕ И ПРЯМОХОДНЫЕ НИЗКОТЕМПЕРАТУРНОГО ИСПОЛНЕНИЯ
Если механизмы в общепромышленном исполнении ранее имели нижний температурный предел минус 30°С, а во взрывозащищенном исполнении минус 50°С, то теперь нижний предел рабочих температур смещен до минус 55, 60 и 65°С.
|
Механизмы с нижним пределом рабочих температур минус 55°С |
||
|
СНЦИ.421313.021 ТУ |
|
|
|
СНЦИ.421313.009 ТУ |
|
|
|
Механизмы с нижним пределом рабочих температур минус 60°С |
||
|
ТУ 311-92 СНЦИ.421311.006 ТУ |
||
|
МЭО-40/25-0,25-IIBT4-93 – фланцевое исполнение |
|
|
|
МЭО-40/63-0,63-IIВТ4-93 – фланцевое исполнение |
||
|
МЭО-100/25-0,25-IIBT4-93 – фланцевое исполнение |
|
|
|
МЭО-100/63-0,63-IIВТ4-93 – фланцевое исполнение |
||
|
МЭО-100/10-0,25-IIВТ4-93 – фланцевое исполнение |
||
|
МЭО-100/25-0,63-IIВТ4-93 – фланцевое исполнение |
||
|
МЭО-250/25-0,25-IIBT4-93 – фланцевое исполнение |
||
|
МЭО-250/63-0,63-IIВТ4-93 – фланцевое исполнение |
||
|
МЭО-250/63-0,25-IIBT4-93 – фланцевое исполнение |
||
|
МЭО-250/160-0,63-IIВТ4-93 – фланцевое исполнение |
||
|
МЭО-500/63-0,25-IIBT4-95 – рычажное исполнение |
|
|
|
МЭО-500/160-0,63-IIВТ4-95 – рычажное исполнение |
||
|
ТУ 25-7551.0005-90 |
||
|
МЭП-2500/63-160-IIВТ4 |
|
|
|
МЭП-6300/63-160-IIВТ4 |
||
|
МЭП-6300/160-160-IIВТ4 |
||
|
Механизмы с нижним пределом рабочих температур минус 65°С |
||
|
ТУ 311-92 СНЦИ.421311.006 ТУ |
||
|
МЭО-630/63-0,25-IIBT4-95 – рычажное исполнение |
|
|
|
МЭО-630/160-0,63-IIВТ4-95 – рычажное исполнение |
||
|
|
|
|
МЕХАНИЗМЫ ИСПОЛНИТЕЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ ОДНООБОРОТНЫЕ МЭО - ИСПОЛНЕНИЕ ДЛЯ АЭС
|
Условное обозначение механизмов (их исполнений) |
Номинальный крутящий момент на выходном органе, Н.м |
Напряжение и частота питания |
Потребляемая мощность, Вт |
Габаритные размеры, мм |
Масса, кг |
Тип блока сигнализации положения выходного органа |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Рычажное исполнение |
||||||
|
ТУ 25-044.020-86 |
||||||
|
МЭО-100/25-0,25-85А1 |
100 |
220/380 В, 50 Гц |
180 |
340х315х305 |
29 |
БСПТ |
|
МЭО-40/10-0,25-85А1 |
40 |
|||||
|
МЭО-250/25-0,25-85А |
250 |
430 |
520х315х305 |
30 |
БСПТ |
|
|
МЭО-250/63-0,25-85А |
260 |
490х315х305 |
28 |
|||
|
МЭО-250/160-0,63-85А |
||||||
|
СНЦИ.421311.036 ТУ |
||||||
|
МЭО-175/25-0,25-00А* |
175 |
220/380 В, 50 Гц |
270 |
430х315х305 |
29 |
БСПТ |
|
СНЦИ.421311.042 ТУ |
||||||
|
МЭО-40/10-0,25-02А* |
40 |
220/380 В, 50 Гц |
180 |
365х315х305 |
29 |
БСПТ |
|
МЭО-100/25-0,25-02А* |
100 |
|||||
|
ВНИМАНИЕ! Новая разработка! СНЦИ.421311.055 ТЗ |
||||||
|
МЭО-16/10-0,25У-05ЛА |
16 |
220/380 В, 50 Гц |
110 |
240х230х200 |
8,2 |
БСПТ |
|
МЭО-16/25-0,63У-05ЛА |
16 |
|||||
|
МЭО-16/25-0,25У-05ЛА |
16 |
50 |
||||
|
МЭО-16/63-0,63У-05ЛА |
16 |
|||||
|
МЭО-16/63-0,25У-05ЛА |
16 |
|||||
|
МЭО-16/160-0,63У-05ЛА |
16 |
|||||
|
МЭО-40/10-0,25У-05ЛА |
40 |
200 |
||||
|
МЭО-40/25-0,63У-05ЛА |
40 |
|||||
|
МЭО-40/25-0,25У-05ЛА |
40 |
110 |
||||
|
МЭО-40/63-0,63У-05ЛА |
40 |
|||||
|
МЭО-40/63-0,25У-05ЛА |
40 |
220/380 В, 50 Гц |
50 |
240х230х200 |
8,2 |
БСПТ |
|
МЭО-40/160-0,63У-05ЛА |
40 |
|||||
|
МЭО-40М/10-0,25У-05ЛА* |
40 |
200 |
440х350х320 |
28 |
||
|
МЭО-40М/25-0,63У-05ЛА* |
40 |
|||||
|
МЭО-100/10-0,25У-05ЛА |
100 |
300 |
30 |
|||
|
МЭО-100М/10-0,25У-05ЛА* |
100 |
|||||
|
МЭО-100/25-0,63У-05ЛА |
100 |
|||||
|
МЭО-100М/25-0,63У-05ЛА* |
100 |
|||||
|
МЭО-100/25-0,25У-05ЛА |
100 |
200 |
28 |
|||
|
МЭО-100М/25-0,25У-05ЛА* |
100 |
|||||
|
МЭО-100/63-0,63У-05ЛА |
100 |
|||||
|
МЭО-100М/63-0,63У-05ЛА* |
100 |
|||||
|
МЭО-250/25-0,25У-05ЛА |
250 |
300 |
30 |
|||
|
МЭО-250М/25-0,25У-05ЛА* |
250 |
|||||
|
МЭО-250/63-0,63У-05ЛА |
250 |
|||||
|
МЭО-250М/63-0,63У-05ЛА* |
250 |
|||||
|
МЭО-250/63-0,25У-05ЛА |
250 |
200 |
28 |
|||
|
МЭО-250М/63-0,25У-05ЛА* |
250 |
|||||
|
МЭО-250/160-0,63У-05ЛА |
250 |
|||||
|
МЭО-250М/160-0,63У-05ЛА* |
250 |
|||||
|
МЭО-500/63-0,25У-05ЛА |
500 |
300 |
30 |
|||
|
МЭО-500/160-0,63У-05ЛА |
500 |
|||||
|
МЭО-630/63-0,25У-05ЛА |
630 |
300 |
350х400х430 |
40 |
||
|
МЭО-630М/63-0,25У-05ЛА* |
630 |
|||||
|
МЭО-630/160-0,63У-05ЛА |
630 |
|||||
|
МЭО-630М/160-0,63У-05ЛА* |
630 |
|||||
|
МЭО-1000/63-0,25У-05ЛА |
1000 |
330 |
||||
|
МЭО-1000/160-0,63У-05ЛА |
1000 |
|||||
|
Фланцевое исполнение |
||||||
|
МЭО-16/10-0,25У-05ФА |
16 |
220/380 В, 50 Гц |
110 |
240х230х200 |
8,2 |
БСПТ |
|
МЭО-16/25-0,63У-05ФА |
16 |
|||||
|
МЭО-16/25-0,25У-05ФА |
16 |
50 |
||||
|
МЭО-16/63-0,63У-05ФА |
16 |
|||||
|
МЭО-16/63-0,25У-05ФА |
16 |
|||||
|
МЭО-16/160-0,63У-05ФА |
16 |
|||||
|
МЭО-40/10-0,25У-05ФА |
40 |
200 |
||||
|
МЭО-40/25-0,63У-05ФА |
40 |
|||||
|
МЭО-40/25-0,25У-05ФА |
40 |
110 |
||||
|
МЭО-40/63-0,63У-05ФА |
40 |
|||||
|
МЭО-40/63-0,25У-05ФА |
40 |
50 |
||||
|
МЭО-40/160-0,63У-05ФА |
40 |
|||||
|
МЭО-40М/10-0,25У-05ФА* |
40 |
200 |
440х300х350 |
26 |
||
|
МЭО-40М/25-0,63У-05ФА* |
40 |
|||||
|
МЭО-100/10-0,25У-05ФА |
100 |
220/380 В, 50 Гц |
300 |
440х300х350 |
28 |
БСПТ |
|
МЭО-100М/10-0,25У-05ФА* |
100 |
|||||
|
МЭО-100/25-0,63У-05ФА |
100 |
|||||
|
МЭО-100М/25-0,63У-05ФА* |
100 |
|||||
|
МЭО-100/25-0,25У-05ФА |
100 |
200 |
26 |
|||
|
МЭО-100М/25-0,25У-05ФА* |
100 |
|||||
|
МЭО-100/63-0,63У-05ФА |
100 |
|||||
|
МЭО-100М/63-0,63У-05ФА* |
100 |
|||||
|
МЭО-250/25-0,25У-05ФА |
250 |
300 |
28 |
|||
|
МЭО-250М/25-0,25У-05ФА* |
250 |
|||||
|
МЭО-250/63-0,63У-05ФА |
250 |
|||||
|
МЭО-250М/63-0,63У-05ФА* |
250 |
|||||
|
МЭО-250/63-0,25У-05ФА |
250 |
200 |
26 |
|||
|
МЭО-250М/63-0,25У-05ФА* |
250 |
|||||
|
МЭО-250/160-0,63У-05ФА |
250 |
|||||
|
МЭО-250М/160-0,63У-05ФА* |
250 |
|||||
|
МЭО-500/63-0,25У-05ФА |
500 |
300 |
30 |
|||
|
МЭО-500/160-0,63У-05ФА |
500 |
|||||
|
МЭО-630/63-0,25У-05ФА |
630 |
400х340х350 |
40 |
|||
|
МЭО-630М/63-0,25У-05ФА* |
630 |
|||||
|
МЭО-630/160-0,63У-05ФА |
630 |
|||||
|
МЭО-630М/160-0,63У-05ФА* |
630 |
|||||
|
МЭО-1000/63-0,25У-05ФА |
1000 |
330 |
||||
|
МЭО-1000/160-0,63У-05ФА |
1000 |
|||||
* Механизмы с двухсторонним ограничителем наибольшего момента.
