Расширители
Расширители предназначены для установки на них погружаемых датчиков на технологических трубопроводах, паропроводах, газопроводах диаметром до 76 мм.
Конструкции закладные для установки приборов и средств автоматизации (штуцеры, бобышки, пробки, расширители прямые и угловые)
Закладные конструкции на технологическом оборудовании и коммуникациях – трубопроводах, газоходах, воздуховодах служат для установки термодатчиков, приборов для измерения давления, уровня, качества вещества, запорной арматуры, присоединения импульсных линий.
Применение закладных конструкций производится в соответствии с «Чертежами установки закладных конструкций на технологических трубопроводах и оборудовании. Сборника 50, Сборников СЗК4-1 – СЗК4-8 различных годов издания».
Пример условного обозначения закладной конструкции для установки термопреоразователя на трубопроводе диаметром более 76 мм или толстой металлической стенке с теплоизоляцией толщиной до 100 мм с резьбой М20х1,5 из стали 20 на условное давление до 10 МПа: Бобышка ЗК4-1-87. Ст20 Установка 3.
Диапазон рабочих температур и давлений, а так же параметры рабочей среды определяются типом закладной конструкции и материалом из которого оно должно быть изготовлено.
Параметры рабочей среды, материал, из которого должна быть изготовлена закладная конструкция должны быть указаны при их заказе. В общем случае материал должен соответствовать материалу технологического трубопровода и быть разрешен к применению органами гостехнадзора.
Расширитель прямой для установки на трубопроводе по ЗК4-1-6-95, ЗК4-1-7-95
Закладная конструкция предназначена для установки термопреобразователей на трубопроводе.
Пример условного обозначения прямого расширителя с условным исполнением деталей «0», типом присоединения «1» исполнением присоединения «03» из стали 20 на условное давление 10 МПа при установке на трубопроводе: Установка 01-03-20-10-1 ЗК4-1-6-95
Расширитель угловой для установки на трубопроводе по ЗК4-1-8-95, ЗК4-1-9-95
Закладная конструкция предназначена для установки термопреобразователей на трубопроводе.
Пример условного обозначения углового расширителя с условным исполнением деталей «1», типом присоединения «1» исполнением присоединения «03» из стали 20 на условное давление 10 МПа при установке на трубопроводе: Установка 01-03-20-10-1 ЗК4-1-9-95.
ЗК4-2-87, ЗК4-3-87, ЗК4-4-87, ЗК4-5-87
Закладная конструкция по ЗК4-2-87 предназначена для установки на трубопроводе термопреобразователей на трубопроводе диаметром от 14 до 38 мм.
Закладная конструкция по ЗК4-3-87 предназначена для установки на трубопроводе термопреобразователей на трубопроводе диаметром 45 и 57 мм.
Закладная конструкция по ЗК4-4-87 предназначена для установки на трубопроводе термопреобразователей на трубопроводе диаметром 45 - 76 мм
Закладная конструкция по ЗК4-5-87 предназначена для установки на трубопроводе термопреобразователей с длинным капилляром на трубопроводе диаметром 45 - 76 мм.
Пример обозначения расширителя по СЗК4-1-87: Расширитель ЗК4-2-87 установка 1.
Закладная конструкция по ЗК4-2-87 предназначена для установки на трубопроводе термопреобразователей на трубопроводе диаметром от 14 до 38 мм.
ЗК-4-1-85 Сборник 50, ЗК4-1-87
Закладная конструкция по ЗК4-1-87 предназначена для установки термопреобразователей на трубопроводе толще 76 мм или толстой металлической стенке.
Пример обозначения закладной конструкции с резьбой М20х1,5 для толщины теплоизоляции до 100 мм из стали 20: Бобышка ЗК4-1-85 установка 3.

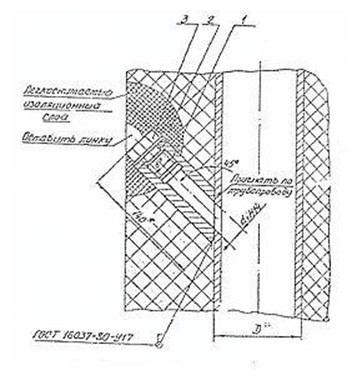

ЗК4-1-3-95 Бобышка приварная установка на трубопроводе
Предназначена для установки термопреобразователей на трубопроводе.

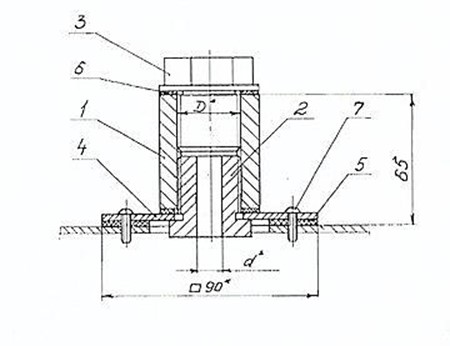

ЗК4-1-10-95 Фланец с бобышкой установка на воздуховоде
Закладная конструкция по ЗК4-1-10-95, ЗК4-1-11-95 предназначена для установки термопреобразователей на воздуховоде. Пример условного обозначения фланца с бобышкой с условным исполнением деталей «0», типом присоединения «2» исполнением присоединения «20» из стали 20 на условное давление 10 МПа с диаметром оправы до 10 мм при установке на воздуховоде:
Установка 02-20-20-10-1 ЗК4-1-11-95

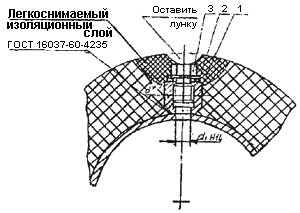

ЗК4-1-1-95 и ЗК4 -1-2-95 Бобышка для установки на трубопроводе
Закладная конструкция предназначена для установки термопреобразователей на трубопроводе.
№ |
Наименование |
Закладная конструкция |
Установка |
1. |
Расширитель ЗК4-1-6-95 (с БП1 М18х2,0) |
ЗК4-1-6-95 |
01-06-20-10-1 |
2. |
Расширитель ЗК4-1-6-95 (с БП1 М20х1,5) |
ЗК4-1-6-95 |
01-07-20-10-1 |
3. |
Расширитель ЗК4-1-6-95 (с БП1 М27х2,0) |
ЗК4-1-6-95 |
01-10-20-10-1 |
4. |
Расширитель ЗК4-1-7-95 (с БП5 М20х1,5) |
ЗК4-1-7-95 |
02-20-20-10-1 |
5. |
Расширитель ЗК4-1-8-95 (с БП1 М18х2,0) |
ЗК4-1-8-95 |
01-06-20-10-1 |
6. |
Расширитель ЗК4-1-8-95 (с БП1 М20х1,5) |
ЗК4-1-8-95 |
01-07-20-10-1 |
7. |
Расширитель ЗК4-1-8-95 (с БП1 М27х2,0) |
ЗК4-1-8-95 |
01-10-20-10-1 |
8. |
Расширитель ЗК4-1-9-95 (с БП5 М20х1,5) |
ЗК4-1-9-95 |
02-20-20-10-1 |
9. |
Расширитель ЗК4-27-87 (с БП1 М20х1,5)d=45 |
ЗК4-27-87 |
1 |
10. |
Расширитель ЗК4-27-87 (с БП1 М20х1,5)d=57 |
ЗК4-27-87 |
2 |
11. |
Расширитель ЗК4-27-87 (с БП1 М27х2,0)d=45 |
ЗК4-27-87 |
5 |
12. |
Расширитель ЗК4-27-87 (с БП1 М27х2,0)d=57 |
ЗК4-27-87 |
6 |
13. |
Расширитель ЗК4-28-87 (с БС1 М20х1,5)d=45 |
ЗК4-28-87 |
1 |
14. |
Расширитель ЗК4-28-87 (с БС1 М20х1,5)d=57 |
ЗК4-28-87 |
2 |
15. |
Расширитель ЗК4-28-87 (с БС1 М27х2,0)d=45 |
ЗК4-28-87 |
7 |
16. |
Расширитель ЗК4-28-87 (с БС1 М27х2,0)d=57 |
ЗК4-28-87 |
8 |
17. |
Расширитель ЗК4-146-87 (с БП5 М20х1,5)d=45 |
ЗК4-146-87 |
1 |
18. |
Расширитель ЗК4-146-87 (с БП5 М20х1,5)d=57 |
ЗК4-146-87 |
2 |
19. |
Расширитель ЗК4-161-87 (с БП5 М20х1,5)d=45 |
ЗК4-161-87 |
1 |
20. |
Расширитель ЗК4-161-87 (с БП5 М20х1,5)d=57 |
ЗК4-161-87 |
2 |
21. |
Расширитель ЗК4-2-87 (с БП1 М20х1,5)d=14 |
ЗК4-2-87 |
1 |
22. |
Расширитель ЗК4-2-87 (с БП1 М20х1,5)d=18 |
ЗК4-2-87 |
2 |
23. |
Расширитель ЗК4-2-87 (с БП1 М20х1,5)d=25 |
ЗК4-2-87 |
3 |
24. |
Расширитель ЗК4-2-87 (с БП1 М20х1,5)d=32 |
ЗК4-2-87 |
4 |
25. |
Расширитель ЗК4-2-87 (с БП1 М20х1,5)d=38 |
ЗК4-2-87 |
5 |
26. |
Расширитель ЗК4-2-87 (с БП1 М27х2,0)d=14 |
ЗК4-2-87 |
11 |
27. |
Расширитель ЗК4-2-87 (с БП1 М27х2,0)d=18 |
ЗК4-2-87 |
12 |
28. |
Расширитель ЗК4-2-87 (с БП1 М27х2,0)d=25 |
ЗК4-2-87 |
13 |
29. |
Расширитель ЗК4-2-87 (с БП1 М27х2,0)d=32 |
ЗК4-2-87 |
14 |
30. |
Расширитель ЗК4-2-87 (с БП1 М27х2,0)d=38 |
ЗК4-2-87 |
15 |
