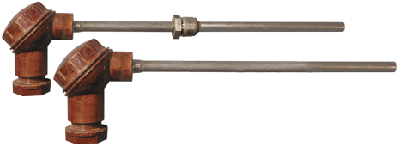

Термосопротивления ТСМ-1088 и ТСП-1088 предназначены для измерения температуры жидких и газообразных сред в различных отраслях промышленности

• Рабочий диапазон ТСМ-1088: −50...150°C
• Рабочий диапазон ТСП-1088: −200...500°C

  ПОДРОБНОЕ ОПИСАНИЕ

  Термосопротивления ТСМ-1088 и ТСП-1088 предназначены для измерения температуры жидких и газообразных сред в различных отраслях промышленности



  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  Параметры	Значение
  Рабочий диапазон измеряемых температур:  ТСП ТСМ	−200…+500°C −50…+150°C
  НСХ:  ТСП ТСМ	50П, 100П 50М, 100М
  Класс допуска:  ТСП ТСМ	А, В А, В, С
  Количество чувствительных элементов: ТСП ТСМ	1 или 2 1
  Показатель тепловой инерции, с, не более:  ТСП-1088 (рис. 1, 2, 6), ТСМ-1088 (рис. 1, 2) ТСП-1088 (рис. 3, 4, 5), ТСМ-1088 (рис. 3)	40 20
  Условное давление измеряемой среды, МПа:  ТСП/ТСМ-1088 (рис. 1) ТСП-1088 (рис. 3, 4, 6), ТСМ-1088 (рис. 3) ТСП-1088 (рис. 2, 5), ТСМ-1088 (рис. 2)	10 6,3 0,4
  Материал защитной арматуры	Сталь 08Х13,12Х18Н10Т
  Материал головки термопреобразователя:  ТСП-1088 ТСМ-1088	Х23Ю5  Сталь 08Х13
  Пресс-материал: ТСП-1088 ТСМ-1088	АГ-4В пропилен
  Термопреобразователи водозащищенного исполнения могут комплектоваться:  рис. 1, 6 на PУ = 25 МПа рис. 2, 5 на PУ = 0,4 МПа рис. 3, 4 на PУ = 50 МПа	гильзой защитной 5Ц4.819.015 штуцером передвижным 5Ц4.473.002 гильзой защитной 5Ц4.819.016

  Рис.1 L,мм 80* 100* 120 160 200 250 320 400 500 630 800 1000 1250 1600 2000 2500 3150

  Рис.2 L,мм 320 500 800 1000 1250 1600 2000

  Рис.3 L,мм 120 160 200 250 320 400 500 630 800 1000

  Рис.4 L,мм 60 80 120 160 200 250 320 400 500 630

  Рис.5 L,мм 400 500 1600 2500

  рис1 рис 2 рис 3 рис 4 рис 5
