Устройства задающие

Устройство задающее потенциометрическое ЗУ11 предназначено для применения в схемах автоматического регулирования в качестве ручного потенциаметрического задатчика к регулирующим приборам.

Возможности потенциометрического задающего устройства ЗУ11:
дистанционное введение информации о заданном значении регулируемой величины.

Токовое задающее устройство ЗУ05 предназначено для применения в схемах автоматического регулирования производственных процессов в качестве ручного токового задатчика.







Возможности токового задающего устройства ЗУ05:
дистанционное введение информации о заданном значении регулируемой величины в виде изменения аналогового уифицированного сигнала постоянного тока.

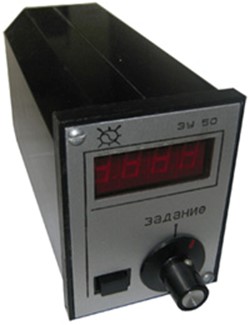

Задающее устройство с цифровой индикацией ЗУ50 предназначено для применения в схемах автоматического регулирования различных технологических процессов в качестве

выносного токового задатчика, как вспомогательного блока к регулирующим приборам, в том числе и к микропроцессорным.

Возможности задающего устройства с цифровой индикацией ЗУ50:

дистанционное введение информации о заданном значении регулируемой величины в виде изменения аналогового унифицированного сигнала постоянного тока;

цифровая индикация выходного сигнала постоянного тока.





Устройства задающие: технические характеристики





Устройство задающее потенциометрическое ЗУ11

Токовое задающее устройство ЗУ05

Задающее устройство с цифровой индикацией ЗУ50

Питание:



Напряжение - ~220В (допускается - от 187 до 242В);
Частота - от 48 до 62Гц;
Потребляемая мощность - не более 5ВА.

Напряжение - ~220В (допускается - от 187 до 242В);
Частота - от 48 до 62Гц;
Потребляемая мощность - не более 5ВА.

Конструктивное исполнение:

Габаритные размеры - 40х60х135мм;
Масса - не более 0,2кг;
Монтаж - щитовой;
Подключение - штепсельный разъем.

Габаритные размеры - 80х60х210мм;
Масса - не более 0,6кг;
Монтаж - щитовой;
Подключение - штепсельный разъем.

Габаритные размеры - 80х60х210мм;
Масса - не более 0,7кг;
Монтаж - щитовой;
Подключение - штепсельный разъем.

Основые параметры:

Диапазон изменения сопротивления потенциометра - от 0 до 2,2кОм;
Мощнось рассеяния потенциометра - не более 1,5Вт;
Шкала установки потенциометра - 0-100% с ценой деления 1%;
Нелинейность изменения сопротивления потенциометра - не более 5%.





Выходной сигнал:



Вид - 0-5мА постояного тока;
Сопротивление нагрузки - от 0 до 3кОм;
Диапазон индикации - 0-100%, дискретность 0,1%.

Вид - 0-5мА, 0-20мА, 4-20мА постояного тока;
Сопротивление нагрузки:
для сигнала 0-5мА - - не более 2кОм;
для сигналов 0-20мА, 4-20мА - не более 0,5кОм.
Диапазон индикации - 0-100%, дискретность 0,1% (для сигнала 4-20мА - от 20 до 100%).

Параметры задатчика:



Погрешность установки значения параметра - не более 0,5%; Шкала установки потенциометра - 0-100% с ценой деления 1%.
