ТРМ10

ТРМ10 Измеритель ПИД-регулятор одноканальный

Измеритель-регулятор температуры ТРМ 10 предназначен для измерения входного параметра, импульсного или аналогового управления нагрузкой по пропорционально-интегрально-дифференциальному (ПИД) закону, а также для формирования дополнительного сигнала, который может быть использован для сигнализации о выходе параметра за установленные границы или двухпозиционного регулирования.

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.

  • Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.;
  • ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»;
  • Автонастройка ПИД-регулятора по современному эффективному алгоритму;
  • Дополнительный вход для сигнализации о выходе регулируемой величины за установленные границы (или для двухпозиционного регулирования);
  • Регулирование мощности (например, для управления инфракрасной лампой) в модификации с аналоговым выходом 4...20 мА, совместно с прибором ОВЕН БУСТ;
  • Возможность управления трёхфазной нагрузкой;
  • Импульсный источник питания 90...245 В 47...63 Гц;
  • Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.;
  • Программирование кнопками на лицевой панели прибора;
  • Сохранение настроек при отключении питания;
  • Защита настроек от несанкционированных изменений.

    Главные преимущества ТРМ 10



  • Улучшенная помехоустойчивость — новый ТРМ10 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А;
  • Повышенная надёжность — наработка на отказ составляет 100 000 часов;
  • Повышенная точность измерений — погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5);
  • Увеличенный межповерочный интервал — 3 года;
  • Увеличенный срок гарантии — 5 лет;
  • Улучшенные показатели клематического исполнения — допустимый диапазон рабочих температур от —20 до +50 °С;
  • Универсальный вход — прибор поддерживает все наиболее распространенные типы датчиков;
  • Все возможные типы устройств:
  • Р — э/м реле;
  • К — транзисторная оптопара;
  • С — симисторная оптопара;
  • С3 — три симисторные оптопары для управления трехфазной нагрузкой;
  • И — ЦАП «параметр — ток 4...20 мА»;
  • У — ЦАП «параметр — напряжение 0...10 В»;
  • Т — выход для управления твердотельным реле.
  • Расширенный диапазон напряжений питания 90...245 В частотой 47...63 Гц
  • Встроенный источник питания 24 В во всех модификациях нового ТРМ 10 — для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ;
  • Усовершенстрованная математическая модель ПИД-регулятора — современный алгоритм автонастройки.
  •

    Основные функции ПИД-регулятора ТРМ 10



  • ТРМ10 обладает универсальным входом для подключения различных датчиков давления, расхода, температуры, уровня и т.п.
  • Осуществялет ПИД-регулирование измеренной величины с испольозванием «холодильника» или «нагревателя»
  • Обладает допольнительным выходом для сигнализации о выходе регулируемой величины за допустимые границы (или для двухпозиционного регулирования)
  • Регулирование мощности (напр. для управления ИК-лампой), в модификации с аналоговым выходом 4...20 мА, совместно с прибором ОВЕН БУСТ
  • Импульсный источник питания 90...245 В 47...63 Гц
  • Предусмотрена возможность управления трехфазной нагрузкой
  • Выходной сигнал тока составляет 4...20 мА для регистрации измеренной величины (модификация по типу выхода И)
  • Управление трехфазной нагрузкой (модификация по типу выхода СЗ)
  • Возможна автонастройка регулятора по эффективному алгоритму
  • Имеется встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
  • Возможность программирования кнопками на панели прибора
  • При отключении питания настройки сохраняются
  • Защита настроек от несанкционированных изменений
  •

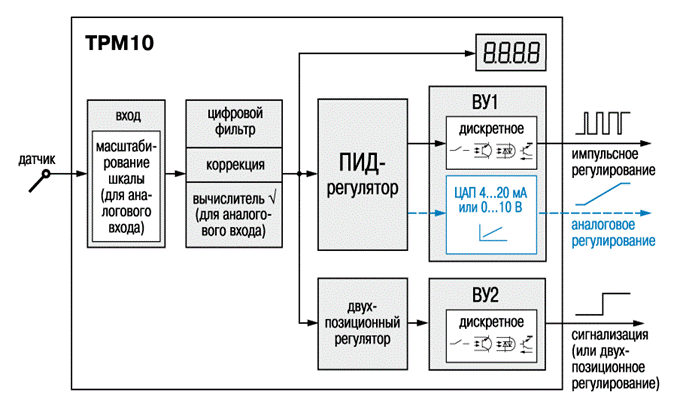

    Функциональная схема регулятора температуры

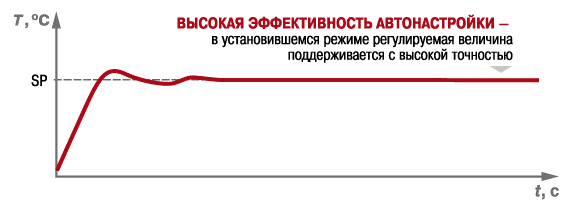

    Автонастройка ПИД-регулятора

    ПИД-регулятор имеет режим автонастройки, в процессе которого он самостоятельно определяет оптимальные для системы регулирования параметры:

  • постоянную интегрирования;
  • постоянную дифференцирования;
  • полосу пропорциональности.

    Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора разработан компанией ОВЕН совместно с ведущими российскими учеными.

    При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования. Последующая несложная ручная подстройка позволяет свести к минимуму перерегулирование.



    Функциональная схема терморегулятора ОВЕН ТРМ 10



    В стандартной комплектации ТРМ 10 имеет два выходных устройства (ВУ):
    ВУ1 — для формирования аналогового или ШИМ-сигнала управления нагрузкой,
    ВУ2 — для сигнализации или для двухпозиционного регулирования.

    Регулятор температуры ТРМ10 представляет собой одноканальный ПИД-регулятор с одним входом для подключения датчика температуры и микропроцессорным блоком обработки данных, формирующим сигналы управления.

    Входы регулятора температуры

    Регулятор температуры ТРМ 10 имеет один универсальный вход, позволяющий подключать следующие датчики:

  • термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
  • термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП®, ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
  • активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения −50...+50 мВ, 0...1 В.

    Регулятор температуры имеет встроенный источник питания 24 В ± 10% для активных датчиков

    Блок обработки данных

    Предназначен для обработки входного сигнала (цифровой фильтрации и коррекции), индикации измеренной величины и формирования сигналов управления.

    Блок обработки данных ТРМ 10 включает в себя два логических устройства (ЛУ): ПИД-регулятор и устройство сравнения (компаратор). Текущее значение регулируемой величины поступает на входы обоих логических устройств. Каждое ЛУ имеет собственные уставки и работает независимо от другого.

    Работа ПИД-регулятора температуры

    ПИД-регулятор температуры вырабатывает на своем выходе управляющий сигнал, направленный на плавное уменьшение отклонения регулируемой вели-чины от заданной уставки. В зависимости от установленного в приборе выходного устройства, этот сигнал может быть преобразован в импульсы ШИМ или в аналоговый сигнал 4...20 мА.

    Ток 4...20 мА на выходе позволяет при использовании ТРМ10 вместе с БУСТом (см. с. 133) преобразовывать выходной сигнал в импульсы типа ФИМ и применять прибор для регулирования мощности, например, для управления инфракрасной лампой.

    Период следования импульсов задается пользователем в диапазоне от 1 до 99 с, а их длительность пропорциональна величине выходного сигнала ПИД-регулятора.

    Самонастройка ПИД-регулятора температуры

    ПИД-регулятор температуры имеет режим самонастройки, в процессе которого он самостоятельно определяет оптимальные для системы регулирования параметры:

  • постоянную интегрирования;
  • постоянную дифференцирования;
  • полосу пропорциональности.

    Работа устройства сравнения (компаратора)

    Устройство сравнения (компаратор) предназначено для регулирования измеряемой величины по двухпозиционному закону или для сигнализации о достижении заданной уставки. Пользователь имеет возможность программно задавать логику срабатывания компаратора:

  • прямой гистерезис (для «нагревателя»);
  • обратный гистерезис (для «холодильника»).

    Выходные устройства

    В стандартном исполнении в ТРМ10 устанавливается два выходных устройства ВУ1 и ВУ2, жестко закрепленных за логическими устройствами.

    Выходное устройство ПИД-регулятора может быть следующих типов:

  • дискретное (э/м реле 4 А, транзисторная или симисторная оптопара, выход для управления внешним твердотельным реле);
  • цифроаналоговый преобразователь выходного сигнала ЛУ в ток 4...20 мА или напряжение 0...10 В с питанием от внешнего источника.

    Выходным устройством компа-ратора является реле 8 А.

    Кроме того, ТРМ 10 может управлять трехфазной нагрузкой. Тогда в прибор устанавливается только одно ВУ, представляющее собой три симисторных оптопары, имеющие схему контроля перехода через ноль.

    Технические характеристики ПИД-регулятора ОВЕН ТРМ 10



    Питание

    Напряжение питания переменного тока

    90...245 В

    Частота напряжения питания

    47...63 Гц

    Потребляемая мощность

    не более 7 ВА

    Напряжение встроенного источника питания нормирующих преобразователей

    24 ± 2,4 В

    Максимально допустимый ток источника питания

    80 мА

    Универсальные входы

    Количество универсальных входов

    1

    Типы входных датчиков и сигналов

    см. таблицу «Характеристики измерительных датчиков»

    Время опроса входа:



    — для термопреобразователей сопротивления

    не более 0,8 с

    — для других датчиков

    не более 0,4 с

    Предел основной приведенной погрешности измерения:



    — для термоэлектрических преобразователей

    ±0,5 %

    — для других датчиков

    ±0,25 %

    Выходные устройства

    Количество выходных устройств

    2

    Типы выходных устройств:



    — ПИД-регулятора (ВУ1)

    Р, К, С, С3, Т, И, У

    — двухпозиционного регулятора (ВУ2)

    Р, К, С, Т

    Корпус

    Габаритные размеры (мм) и степень защиты корпуса



    — щитовой Щ1

    96×96×65, IP54*

    — щитовой Щ2

    96×48×100, IP54*

    — настенный Н

    130×105×65, IP44

    * со стороны передней панели

    Условия эксплуатации

    Температура окружающего воздуха

    —20...+50 °С

    Атмосферное давление

    84...106,7 кПа

    Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)

    30...80 %

    Характеристики измерительных датчиков

    Код b1-0

    Тип датчика

    Диапазон измерений

    Разрешающая способность*

    01

    ТСМ (Cu50) W100=1.426

    —50...+200 °С

    0,1 °С

    09

    ТСМ (50М) W100=1.428

    —200...+200 °С

    0,1 °С

    07

    ТСП (Pt50) W100=1.385

    —200...+850 °С

    0,1 °С

    08

    ТСП (50П) W100=1.391

    —240...+1100 °С

    0,1 °С

    00

    ТСМ (Cu100) W100=1.426

    —50...+200 °С

    0,1 °С

    14

    ТСМ (100М) W100=1.428

    —200...+200 °С

    0,1 °С

    02

    ТСП (Pt100) W100=1.385

    —200...+850 °С

    0,1 °С

    03

    ТСП (100П) W100=1.391

    —240...+1100 °С

    0,1 °С

    29

    ТСН (100Н) W100=1.617

    —60...+180 °С

    0,1 °С

    30

    ТСМ (Cu500) W100=1.426

    —50...+200 °С

    0,1 °С

    31

    ТСМ (500М) W100=1.428

    —200...+200 °С

    0,1 °С

    32

    ТСП (Pt500) W100=1.385

    —200...+850 °С

    0,1 °С

    33

    ТСП (500П) W100=1.391

    —250...+1100 °С

    0,1 °С

    34

    ТСН (500Н) W100=1.617

    —60...+180 °С

    0,1 °С

    35

    ТСМ (Cu1000) W100=1.426

    —50...+200 °С

    0,1 °С

    36

    ТСМ (1000М) W100=1.428

    —200...+200 °С

    0,1 °С

    37

    ТСП (Pt1000) W100=1.385

    —200...+850 °С

    0,1 °С

    38

    ТСП (1000П) W100=1.391

    —250...+1100 °С

    0,1 °С

    39

    ТСН (1000Н) W100=1.617

    —60...+180 °С

    0,1 °С

    15

    ТСМ (53М) W100=1.426 (гр. 23)

    —50...+200 °С

    0,1 °С

    04

    термопара ТХК (L)

    —200...+800 °С

    0,1 °С

    20

    термопара ТЖК (J)

    —200...+1200 °С

    0,1 °С

    19

    термопара ТНН (N)

    —200...+1300 °С

    0,1 °С

    05

    термопара ТХА (K)

    —200...+1360 °С

    0,1 °С

    17

    термопара ТПП (S)

    —50...+1750 °C

    0,1 °С

    18

    термопара ТПП ®

    —50...+1750 °C

    0,1 °С

    16

    термопара ТПР (В)

    +200...+1800 °C

    0,1 °С

    21

    термопара ТВР (А-1)

    0...+2500 °С

    0,1 °С

    22

    термопара ТВР (А-2)

    0...+1800 °C

    0,1 °С

    23

    термопара ТВР (А-3)

    0...+1800 °C

    0,1 °С

    24

    термопара ТМК (Т)

    —200...+400 °C

    0,1 °С

    12

    ток 0...5 мА

    0...100 %

    0,1 %

    11

    ток 0...20 мA

    0...100 %

    0,1 %

    10

    ток 4...20 мА

    0...100 %

    0,1 %

    06

    напряжение —50...+50 мВ

    0...100 %

    0,1 %

    13

    напряжение 0...1 В

    0...100 %

    0,1 %

    * При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С

    Характеристики выходных устройств

    Обозначение

    Тип выходного устройства (ВУ)

    Электрические характеристики

    Р

    электромагнитное реле

    ВУ1 (ПИД-регулирование) — 4 А
    ВУ2 (двухпозиционное регулирование) — 8 А
    при 220 В 50 Гц, cos fi > 0,4

    К

    транзисторная оптопара n—p—n типа

    400 мА при 60 В пост. тока

    С

    симисторная оптопара

    50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)

    С3

    три симисторные оптопары для управления трехфазной нагрузкой

    50 мА на каждую оптопару при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)

    И

    цифроаналоговый преобразователь «параметр—ток 4...20 мА»

    нагрузка 100...800 Ом,
    напряжение питания 12...30 В пост. тока

    У

    цифроаналоговый преобразователь «параметр—напряжение 0...10 В»

    нагрузка не менее 2 кОм,
    напряжение питания 16...30 В пост. тока

    Т

    выход для управления твердотельным реле

    выходное напряжение 4...6 В,
    макс. выходной ток 25 мА
