 Регуляторы ТР 8060-М2, ТР 8060/3-М2 – специализированные приборы, предназначенные для управления оборудованием, обеспечивающим производство мясных и колбасных изделий.
Регуляторы ТР 8060-М2 работают в комплекте с тремя термопреобразователями сопротивления ТСМ50М по ГОСТ 6651.
Регуляторы ТР 8060/3-М2 работают в комплекте с тремя термопреобразователями сопротивления ТСП 100П по ГОСТ 6651.
Измерение, регулирование, сигнализация осуществляется по трём каналам:
температуры в камере;
влажности в камере;
температуры в изделии.
Измерение влажности осуществляется психрометрическим методом.
Для каждого из трёх параметров (температура в камере, влажность в камере, температура в изделии) оператор задаёт необходимое контрольное значение – уставку.
Регулятор сравнивает измеренное значение параметра со значением соответствующей уставки.
Если измеренное значение превышает значение уставки, происходит отключение (либо включение) исполнительного устройства.
Режим работы исполнительного устройства отображают индикаторы на передней панели прибора.
Регуляторы не относятся к средствам измерений.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Наименование характеристик
|
Значение
|
|
Диапазон показаний температуры, °С
Диапазон регулирования температуры, °С
Число каналов регулирования температуры
Диапазон регулирования влажности, %
Число каналов регулирования влажности
Диапазон регулирования времени
Пределы допускаемого значения основной приведенной погрешности регулирования температуры, %
Пределы допускаемого значения основной приведенной погрешности регулирования влажности, %
Абсолютная погрешность регулирования времени, мин
Диапазон температуры окружающего воздуха при эксплуатации, °С
Относительная влажность воздуха при эксплуатации, %
Атмосферное давление при эксплуатации, кПа
Напряжение питающей сети переменного тока, В
Частота питающей сети, Гц
Потребляемая мощность, не более, В·А
Время установления рабочего режима, не более, мин
Сопротивление линии связи, не более, Ом
Габаритные размеры, мм
Монтажное окно, мм
Масса, кг
|
От 0 до 150
От 0 до 145
3
От 30 до 100
1
от 1 до 999 мин
±1,0
±3,0
±2,0
от 5 до 50
До 80 при 35 °С
от 84 до 106,7
220 +22; -33
50±1
5,0
10
5
96х96х140
93х93
0,6
|
|

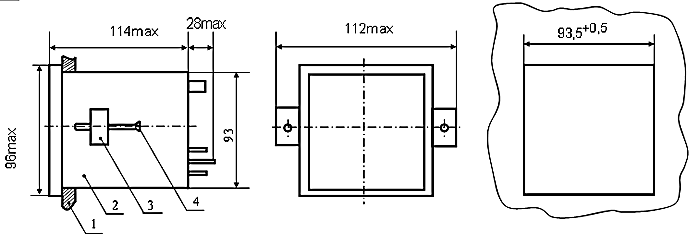

Габаритные размеры, схемы подключения регуляторов
|
|
|
|
1. Щит
2. Регулятор
|
3. Кронштейн щитовой
4. Винт
|
|
Рисунок 1 - Габаритные и установочные размеры регулятора
|
|
|
|

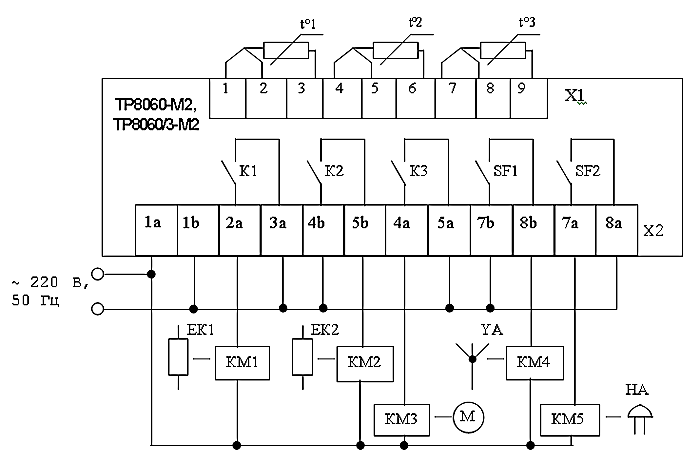

Х1
Х2
t°1 - t°3
К1 – К3
SF1, SF2
ЕК1, ЕК2
КМ1 – КМ5
М
YА
НА
|
- клеммник SMKDSN;
- вилка РП14-16Л;
- термопреобразователи ТСМ 50М или ТСП 100П
(t°1 - «сухой», t°2 - сердцевина, t°3 – «влажный»);
- реле электромагнитные;
- электронные коммутационные устройства (симисторы);
- электронагреватели (ТЭНы);
- магнитные пускатели;
- электродвигатель;
- форсунка;
- прибор звуковой сигнализации (звонок).
|
|
Рисунок 2 - Схема подключения регуляторов ТР8060-М2, ТР8060/3-М2
|
|
|
|
