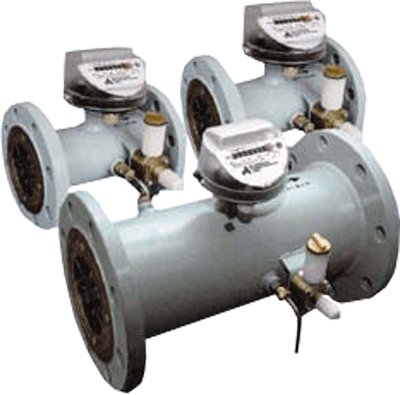

Счетчик газа СГ-16
Счетчик газа турбинный.
Предназначен для коммерческого учета горючих газов систем газоснабжения, а также для измерения расхода газов (кроме кислорода) в промышленности.
Погрешность измерения 1%.
Диапазон измерения 1:20.
Максимальное давление 16 кгс/см² (В модификации СГ-75 – 75 кгс/см².)
Температура окружающего воздуха −40…50°С.
ПОДРОБНОЕ ОПИСАНИЕ
Внимание! Для кислорода счетчики неприменимы.
Счетчики газа СГ-16М, СГ-16МT, СГ-75М предназначены для измерения объема плавноменяющихся потоков очищенных неагрессивных одно- и многокомпонентных газов (природный газ, воздух, азот, аргон и др. с плотностью при нормальных условиях не менее 0,67 кг/м³) при использовании их в установках промышленных и коммунальных предприятий и для учета при коммерческих операциях.
Все счетчики имеют низкочастотный (на счетчиках СГМТ – еще один, дополнительный) выход (герконовый контакт), который позволяет производить измерительные комплексы с электронными корректорами, прошедшими совместную с ними аттестацию на взрывобезопасность в установленном Госгортехнадзором порядке с соответствующими свидетельствами.
Монтаж счетчиков можно производить горизонтально и вертикально при подаче газа как сверху вниз, так и снизу вверх.
По заказу счетчики СГ-16М, СГ-16МT поставляются с прямыми участками 5 Ду и 3 Ду, либо совместно со стабилизатором потока газа СПГ, при установке которого прямые участки на входе не требуются, а на выходе длина прямого участка должна быть не менее 1 Ду.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Параметры |
Значение |
Температура измеряемого газа |
−20...50°C |
Температура окружающего воздуха |
−30...50°С |
Рабочее давление измеряемого газа |
0,0018...1,2 (СГ16); до 6,3 (СГ75) МПа |
Наибольшее допустимое давление |
Не более 1,6 (СГ16), 7,5 (СГ75) МПа |
Перепад давления |
Не более 1200 (120) Па (мм вод.ст.) |
Диапазон измеряемых расходов |
1/10; 1/20 |
Основная относительная погрешность счетчика, в диапазоне расходов:
|
|
Длины прямых участков |
Не менее 5 Ду до счетчика и не менее 3 Ду после |
Порог чувствительности счетчика |
Не более 0,033 Qmax для СГ16(М)100 и не более 0,02 Qmax для остальных исполнений |
В рабочих условиях с ростом избыточного давления газа более 2 кг/см² диапазон измеряемых расходов существенно расширяется при неизменном значении Qmax |
|
Избыточное давление, кг/см²:
|
|
Межповерочный интервал |
5 лет |
Средний срок службы |
Не менее 10 л |
