 Манометр избыточного давления грузопоршневой МП-60 класса точности 0,02
предназначен для поверки образцовых грузопоршневых манометров 2-го разряда;
образцовых деформационных манометров 3-го разряда класса точности 0,15;
образцовых деформационных измерительных преобразователей давления 2-го и 3-го разрядов класса точности 0,1 и 0,15 непосредственным сличением.
Грузопоршневые манометры являются наиболее точными и стабильными приборами давления, дающие наилучшую повторяемость результатов измерений.
Технические характеристики МП-60 класса точности 0,02
|
Наименование параметров
|
Норма для манометра
|
|
Верхний предел измерения, МПа (кгс/см2)
|
6 (60)
|
|
Нижний предел измерения, МПа (кгс/см2)
|
0,1 (1)
|
|
Номинальное значение площади поршня, см2
|
0,5
|
|
Номинальное значение массы поршня с грузоприёмным устройством, кг
|
0,5 х 0,98
|
|
Давление, создаваемое поршнем с грузоприёмным устройством, МПа (кгс/см2)
|
0,1 (1)
|
Технические характеристики манометра соответствуют ГОСТ 8291-83.
Пределы допускаемой основной погрешности МП-60 класса точности 0,02
|
При давлениях в диапазоне от 10 до 100% от верхнего предела измерений
|
При давлении в диапазоне до 10% от верхнего предела измерений
|
|
±0,02% от значения измеряемого давления
|
±0,02% от 0,1 верхнего предела измерения
|
-
Питание от сети переменного тока:
напряжение, В – 220;
частота, Гц – 50.
- Габаритные размеры, мм, не более:
длина – 550;
ширина – 380/520;
высота – 700.
-
Масса манометра без грузов, кг, не более – 30 кг.
Масса манометра с грузами, кг, не более – 122 кг.

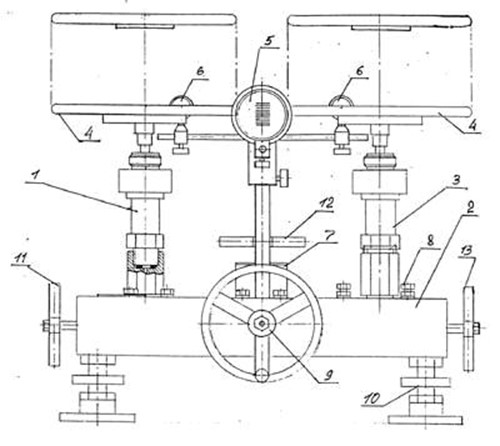

1. Колонка грузопоршневая эталонная.
2. Устройство для создания давления.
3. Колонка грузопоршневая поверяемая.
4. Набор грузов.
5. Устройство для наблюдения за взаимным расположением поршней.
6. Осветители.
7. Бачок.
8. Винты регулировочные.
9. Пресс.
10. Винты опорные.
11,12,13 Вентили запорные.
|
